| Brand Name: | INOMAX |
| Model Number: | एसएलबी |
| MOQ: | 1 |
| कीमत: | USD99-USD150000 |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, |
| Supply Ability: | शक्ति के आधार पर 5-500PCS |
सीनस वेव फ़िल्टर का परिचय
साइन वेव फ़िल्टर (जिन्हें साइनसॉइडल फ़िल्टर के नाम से भी जाना जाता है) निष्क्रिय घटक हैं जिनका उपयोग विद्युत सर्किट को इष्टतम प्रदर्शन सुनिश्चित करने के लिए सही आवृत्तियों के साथ प्रदान करने के लिए किया जाता है।वे कम पास डिवाइस हैं जिसका अर्थ है कि वे कम आवृत्ति संकेतों को पारित करते हैं लेकिन उच्च आवृत्ति संकेतों को अवरुद्ध या बाधित करते हैं.
लंबे केबलों की आवश्यकता वाले सर्किट में आम तौर पर आयताकार पल्स चौड़ाई मॉड्यूलेशन (पीडब्ल्यूएम) संकेतों को चिकनी तरंग वोल्टेज में परिवर्तित करने के लिए साइनसॉइडल फिल्टर होते हैं।यह मोटर के इन्सुलेशन पर तनाव को कम करके समय से पहले सर्किट क्षति से बचाएगा और एसी मोटर ड्राइव के जीवनकाल को बढ़ाएगा.
साइनसॉइडल फिल्टर का प्रयोग किसके लिए किया जाता है?
साइनसॉइडल फिल्टर मोटर वाइंडिंग और बीयरिंग को वोल्टेज स्पाइक, केबल स्ट्रिपिंग, करंट लॉस और ओवरहीटिंग के कारण होने वाले नुकसान से बचाते हैं। इन फिल्टर का उपयोग पंप, वेंटिलेटर जैसे उपकरणों में किया जाता है।,कन्वेयर, कंप्रेसर, लिफ्ट और क्रेन।

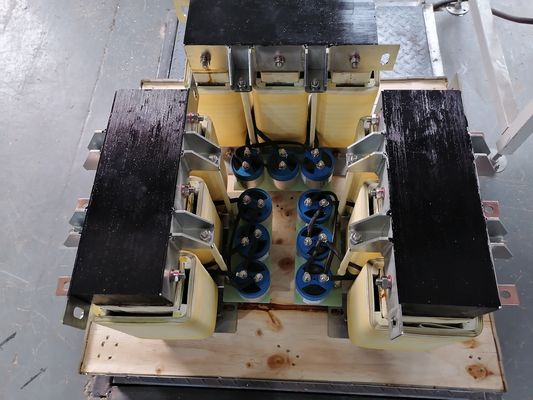

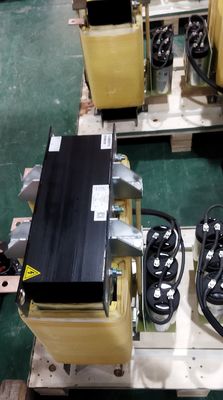

इनोमैक्स साइन वेव फ़िल्टर
इनोमैक्स साइन वेव फिल्टर आपके मोटर को एक स्वच्छ, साइनसॉइडल पावर सप्लाई प्रदान करते हैं। यह गर्मी के निर्माण को कम करता है, केबल रेंज का विस्तार करता है, और शोर को कम करता है। बेहतर मोटर स्वास्थ्य का आनंद लें, सिस्टम प्रदर्शन,और एक Inomax फिल्टर के साथ सख्त ईएमआई नियमों को पूरा करें।
इनोमैक्स साइन वेव फिल्टर उन अनुप्रयोगों के लिए आदर्श हैं जिनके लिए साइनसॉइडल आउटपुट वेवफॉर्म की आवश्यकता होती है। वे मानक 50 हर्ट्ज/100 हर्ट्ज/200 हर्ट्ज से लेकर 1 तक की आवृत्तियों की एक विस्तृत श्रृंखला को संभाल सकते हैं,600 हर्ट्जयह सावधानीपूर्वक डिजाइन किए गए कैपेसिटर मॉड्यूल और केबल सेट के उपयोग के माध्यम से प्राप्त किया जाता है।
हमारे फ़िल्टर 220V 400V 440V 480V 525V 690V AC के रेटेड वोल्टेज को संभालने के लिए बनाए गए हैं और 1.3A से 710A तक वर्तमान रेटिंग में उपलब्ध हैं, जिससे वे विभिन्न अनुप्रयोगों के लिए उपयुक्त हैं।
वर्तमान और वोल्टेज का नाम
इनोमैक्स के मानक साइन वेव फिल्टर को विश्व बाजार में उपलब्ध सबसे अधिक इस्तेमाल किए जाने वाले मानक मोटर ड्राइव और मोटर्स के साथ लागू करने के लिए डिज़ाइन किया गया है।समर्पित और विशेष आवश्यकताओं के लिए Inomax विशिष्ट आवश्यकताओं के अनुकूल अनुकूलित साइन वेव फिल्टर डिजाइन करता है.
सिद्धांत रूप में मोटर का नाममात्र प्रवाह और कार्य चक्र ही मोटर की गति को परिभाषित करता है।
आउटपुट फिल्टर का आकार इनोमैक्स साइन वेव फिल्टर 1 मिनट के लिए 150% अधिभार के लिए नामित हैं, प्रति घंटे एक।150% से ऊपर नामित करंट संतृप्ति प्राप्त किया जा सकता है और प्रेरक को नष्ट कर सकता है.
यह अनुशंसा की जाती है कि सीनस वेव फिल्टर का नाममात्र धारा
मोटर के नाममात्र धारा के बराबर या उससे अधिक होना चाहिए और मोटर ड्राइव के नाममात्र और कार्य चक्र क्षमता के अनुरूप और संगत होना चाहिए।
अलगाव ट्रांसफार्मर को खिलाते हुए मोटर ड्राइव के लिए, ट्रांसफार्मर प्राथमिक धारा के बराबर या उससे अधिक वर्तमान के साथ एक साइन तरंग फ़िल्टर का चयन करें।
साइन वेव फ़िल्टर का चयन
वोल्टेज के संबंध में, Inomax 400 VAC, 500 VAC, 600 VAC और 690 VAC अनुप्रयोगों के लिए साइन वेव फिल्टर प्रदान करता है।वोल्टेज > 500 VAC पर साइन वेव फिल्टर की सिफारिश की जाती है, उच्च वोल्टेज पीक के खिलाफ मोटर वाइंडिंग इन्सुलेशन की रक्षा करने के लिए।
यदि मोटर ड्राइव का चयन साइन वेव फिल्टर के चयन से पहले किया गया है, तो सामान्य तरीका साइन वेव फिल्टर को संबंधित मोटर ड्राइव पर आकार देना है।सही शक्ति चयन एक तरफ ड्राइव से संबंधित विनिर्देशों पर निर्भर करता है, उदाहरण के लिए, नाममात्र धारा, वोल्टेज, लाइन आवृत्ति, मोटर ड्राइव स्विचिंग आवृत्ति, मोटर आवृत्ति, परिवेश की स्थिति (तापमान,ऊंचाई) और दूसरी ओर मोटर और आवेदन प्रदर्शन आवश्यकताओं पर।इसके अतिरिक्त मोटर केबल की लंबाई, केबल प्रकार, मोटर प्रकार और कुछ विशेष अनुप्रयोग आवश्यकताओं पर विचार करने की आवश्यकता है।
