| Brand Name: | INOMAX |
| Model Number: | एसएचएफ |
| MOQ: | 1 |
| कीमत: | USD99-USD150000 |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, |
| Supply Ability: | शक्ति के आधार पर 5-500PCS |
हार्मोनिक फिल्टर के लिए परिचय
हार्मोनिक फ़िल्टर, सुपरहीरो की तरह, आपके पावर सिस्टम की रक्षा करते हैं। वे हानिकारक हार्मोनिक से लड़ते हैं जो आपके पावर सप्लाई की गुणवत्ता को नुकसान पहुंचा सकते हैं।इन सुरक्षकों के दो मुख्य प्रकार हैं: सक्रिय हार्मोनिक फिल्टर और निष्क्रिय हार्मोनिक फिल्टर।
हार्मोनिक्स को समझना और बिजली प्रणालियों पर उनका प्रभाव
विद्युत ऊर्जा प्रणालियों में हार्मोनिक्स धाराओं या वोल्टेज को संदर्भित करते हैं जिनकी आवृत्तियाँ मूल शक्ति आवृत्ति के पूरे गुणक हैं। उदाहरण के लिए यदि आधार आवृत्ति 60 हर्ट्ज है,दूसरा हार्मोनिक 120 हर्ट्ज पर होगा, और तीसरा 180 हर्ट्ज पर। किसी गुण को आपूर्ति की जाने वाली बिजली हमेशा 'स्वच्छ' नहीं हो सकती है, और गुणों को हार्मोनिक का अनुभव हो सकता है। ये हार्मोनिक गैर-रैखिक भार से आते हैं,जैसे इलेक्ट्रॉनिक उपकरण जो एक चिकनी तरंग के बजाय धड़कनों में वर्तमान खींचते हैं.
वर्तमान प्रवाह में यह अचानक परिवर्तन आपके बिजली प्रणाली में सामंजस्यपूर्ण धाराओं को इंजेक्ट करता है, जो विभिन्न बिजली गुणवत्ता समस्याओं का कारण बन सकता है। ये समस्याएं वोल्टेज की गिरावट और बढ़ोतरी के रूप में दिखाई दे सकती हैं,विद्युत चरणों में वोल्टेज या धारा में असंतुलन, और विद्युत भार के बार-बार स्विच करने के कारण झिलमिलाहट प्रभाव आप संकेतों जैसे झिलमिलाहट रोशनी, overheating ट्रांसफार्मर के माध्यम से इन समस्याओं को नोटिस कर सकते हैं,और अक्सर चलने वाली (सड़कें).
आपके सिस्टम में हार्मोनिक की स्थिति को कुल हार्मोनिक विरूपण (THD) द्वारा दर्शाया गया है, जो सभी हार्मोनिक प्रभावों का एक उपाय है।यह आमतौर पर बिजली प्रणाली के आधार आवृत्ति के 50 वें गुणक तक मापा जाता है, जो 3kHz या कुछ दिशानिर्देशों के अनुसार, 40वां गुणक (2.4kHz) है।
हार्मोनिक्स के कारण खराब बिजली की गुणवत्ता कई समस्याओं का कारण बन सकती है, जैसेः
बिजली की खपत में वृद्धि, जिसके कारण स्थापना और उपयोगिता बिल अधिक होते हैं।
उपकरण का अति ताप।
लाभप्रदता में कमी।
अपने उपकरणों को संभावित क्षति।
तटस्थ कंडक्टरों और वितरण ट्रांसफार्मरों में अति ताप।
उपकरण की विश्वसनीयता और जीवन काल में कमी।
रखरखाव अनुरोध और डाउनटाइम में वृद्धि।
बिजली की अधिक लागत।
ये अतिरिक्त आवृत्तियाँ विद्युत सर्किट में एसी साइन तरंग को विकृत करती हैं और इसके गंभीर परिणाम हो सकते हैं, जिसमें आपके उपकरण का जीवनकाल भी शामिल है।अब जब हम अपने बिजली प्रणालियों पर हार्मोनिक के प्रभाव पर चर्चा की है चलो चर्चा कैसे हार्मोनिक फिल्टर इन मुद्दों से निपटने में मदद कर सकते हैं.
सक्रिय हार्मोनिक फ़िल्टर मूल बातें
सक्रिय हार्मोनिक फ़िल्टर (एएचएफ) विद्युत प्रणालियों में हार्मोनिक विकृतियों के मुद्दे का एक आधुनिक उत्तर प्रस्तुत करते हैं। वे नेटवर्क में हार्मोनिक्स का पता लगाने और अध्ययन करने के लिए अत्याधुनिक तकनीक का उपयोग करते हैं।एक केंद्रीय प्रसंस्करण इकाई (सीपीयू) तब एक हार्मोनिक धारा उत्पन्न करती है जो मापा गया स्पेक्ट्रम का विरोध करती हैयह वास्तविक समय में सिस्टम में इस प्रतिवर्ती धारा को लाता है, प्रभावी रूप से सभी मौजूदा हार्मोनिक्स को बेअसर कर देता है।
हम सक्रिय फिल्टर को तीन प्रकारों में वर्गीकृत कर सकते हैं, प्रत्येक के अपने अद्वितीय लाभ हैंः
शंट सक्रिय फ़िल्टर:
ये भार के समानांतर जुड़ते हैं और भार से हार्मोनिक धारा का अनुमान लगाते हैं। वे एक क्षतिपूर्ति धारा उत्पन्न करते हैं जो हार्मोनिक घटक को बेअसर करती है।
सीरीज़ सक्रिय फ़िल्टरः
ये श्रृंखला में बिजली प्रणाली से जुड़ते हैं और वोल्टेज इंजेक्ट करते हैं जो सिस्टम में हार्मोनिक वोल्टेज को रद्द कर देता है। यह सुनिश्चित करता है कि लोड स्थिर वोल्टेज प्राप्त करता है।
सक्रिय फिल्टरों के मुख्य लाभ शक्ति कारक को बढ़ाने की उनकी क्षमता में निहित हैं। वे क्षमता और प्रेरक प्रतिक्रिया शक्ति दोनों प्रदान करते हैं,उन्हें हार्मोनिक फ़िल्टरिंग के लिए एक परिष्कृत समाधान बनानेसक्रिय फ़िल्टर बदलते हार्मोनिक प्रभावों के अनुकूल हो सकते हैं और एक साथ कई हार्मोनिक आवृत्तियों को फ़िल्टर कर सकते हैं।वे गतिशील रूप से हार्मोनिक विरूपण को कम करने के लिए परिष्कृत शक्ति इलेक्ट्रॉनिक्स और नियंत्रण एल्गोरिदम का उपयोग करते हैं, बिजली प्रणाली में प्रतिशोधक धाराओं का इंजेक्शन। इससे एक स्वच्छ, अधिक स्थिर बिजली आपूर्ति होती है।
सक्रिय फिल्टर में निष्क्रिय फिल्टर के मुकाबले कई फायदे हैंः
वे एक साथ कई हार्मोनिक्स को खत्म कर सकते हैं।
वे बिजली प्रणाली आवृत्ति और सामंजस्य स्पेक्ट्रम में परिवर्तन के अनुकूल हैं।
वे बिजली प्रणाली में अनुनाद समस्या पैदा नहीं करते हैं, निष्क्रिय फिल्टर के विपरीत।
वे सक्रिय रूप से एक रिवर्स कॉम्पेंसेशन करंट उत्पन्न करते हैं जो विभिन्न हार्मोनिक घटकों को रद्द करता है, जिससे वोल्टेज विनियमन और असंतुलन जैसे बिजली गुणवत्ता मापदंडों में सुधार होता है।
एएचएफ, जिन्हें एक्टिव पावर फिल्टर (एपीएफ) के नाम से भी जाना जाता है, पावर इलेक्ट्रॉनिक उपकरणों की एक नई नस्ल का प्रतिनिधित्व करते हैं। वे उच्च गति डीएसपी उपकरणों का उपयोग करते हैं
वे सक्रिय रूप से हार्मोनिक को दबाते हैं और प्रतिक्रियाशील शक्ति की भरपाई करते हैं। एएचएफ अनुकूलनशील हैं और व्यापक हार्मोनिक आवृत्तियों पर प्रतिक्रिया दे सकते हैं,उन्हें विभिन्न बिजली प्रणाली विन्यास के लिए एक बहुमुखी समाधान बना रहा हैवोल्टेज में उतार-चढ़ाव और हार्मोनिक ग्रिड में गड़बड़ी पैदा कर सकते हैं और इसके परिणामस्वरूप ओवरहीटिंग और ऊर्जा बिल बढ़ सकते हैं।लोड रेंज भर में 5% कुल हार्मोनिक विरूपण (THD) से बेहतर परिणाम उत्पन्न करना, यदि आवश्यक हो तो शक्ति कारक में सुधार और तीनों चरणों पर भार को संतुलित करना।
अपनी अनुकूलनशील प्रकृति और उन्नत प्रौद्योगिकी के साथ, सक्रिय हार्मोनिक फिल्टर बिजली प्रणालियों में हार्मोनिक विकृतियों से उत्पन्न चुनौतियों का एक प्रभावी समाधान प्रदान करते हैं।अब हम निष्क्रिय हार्मोनिक फिल्टर की मूल बातें और सक्रिय हार्मोनिक फिल्टर के साथ उनकी तुलना में देखेंगे.

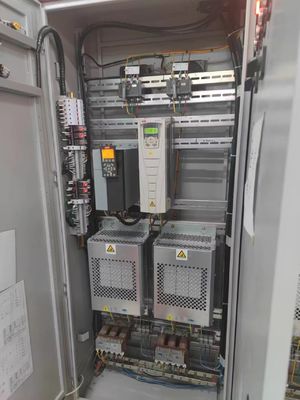

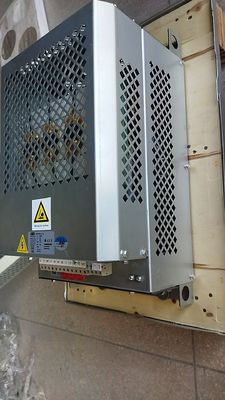

निष्क्रिय हार्मोनिक फ़िल्टर की मूल बातें
निष्क्रिय हार्मोनिक फ़िल्टर (पीएचएफ) बुनियादी विद्युत सर्किट सिद्धांत के सिद्धांतों पर काम करते हैं। वे अवांछित आवृत्तियों को खत्म करने के लिए प्रतिरोधक, प्रेरक और संधारित्र का उपयोग करते हैं।ये घटक एक विशिष्ट फ़िल्टरिंग प्रभाव बनाने के लिए विभिन्न तरीकों से एक साथ काम करते हैं.
हार्मोनिक्स को हटाने में एक पीएचएफ की सफलता काफी हद तक इसके डिजाइन और बिजली प्रणाली के भीतर की स्थिति पर निर्भर करती है। डिजाइन में प्रतिरोध, प्रेरण,और वांछित फ़िल्टरिंग प्रभाव बनाने के लिए क्षमतासर्वोत्तम हार्मोनिक उन्मूलन के लिए, आपको फिल्टर को हार्मोनिक स्रोत के निकट रखना चाहिए।
एक पीएचएफ का काम कुछ आवृत्तियों को अनुमति देना और दूसरों को ब्लॉक करना है। यह विभिन्न आवृत्तियों के लिए कैपेसिटर और इंडक्टर्स की अद्वितीय प्रतिक्रियाओं का उपयोग करके इसे पूरा करता है। बिजली प्रणालियों में,पीएचएफ को हार्मोनिक आवृत्तियों को 'पकड़ने' के लिए डिज़ाइन किया गया हैयह फिल्टर की प्रतिबाधा को हार्मोनिक आवृत्तियों पर उच्च और आधार आवृत्ति पर कम करके प्राप्त किया जाता है।
विभिन्न प्रकार के पीएचएफ हैं, जिनमें से प्रत्येक में आवृत्ति और सर्किट सेटअप के लिए अपनी अनूठी प्रतिक्रिया होती है। इनमें शामिल हैंः
सिंगल ट्यून फिल्टर
डबल-ट्यून फिल्टर
उच्च-पास फिल्टर
हालांकि पीएचएफ अपेक्षाकृत सरल और लागत प्रभावी हैं, वे सक्रिय हार्मोनिक फिल्टर (एएचएफ) की लचीलापन की पेशकश नहीं करते हैं। सिस्टम संचालन में परिवर्तन भी उनके प्रदर्शन को प्रभावित कर सकते हैं।

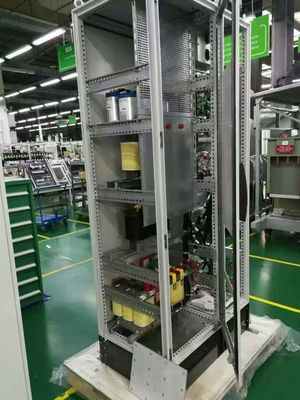

पीएचएफ में रिएक्टर और कैपेसिटर जैसे निष्क्रिय घटकों का उपयोग किया जाता है, जो एक विशिष्ट हार्मोनिक भाग को फ़िल्टर करने और परिणामी हार्मोनिक्स को कम करने के लिए एक विशिष्ट आवृत्ति पर ट्यून किए जाते हैं।वे प्रतिक्रिया शक्ति की भी भरपाई करते हैं, शक्ति कारक में सुधार करते हैं. चलो अब अपने सक्रिय समकक्षों के साथ इन की तुलना करते हैं.
दक्षता तुलना
कई कारक सक्रिय हार्मोनिक फिल्टर (एएचएफ) और निष्क्रिय हार्मोनिक फिल्टर (पीएचएफ) दोनों की दक्षता को प्रभावित कर सकते हैं, जिसमें सिस्टम में विशिष्ट हार्मोनिक आवृत्तियां, लोड स्थितियां शामिल हैं,एएचएफ और पीएचएफ दोनों ही बिजली प्रणालियों में हार्मोनिक को कम करने में महत्वपूर्ण भूमिका निभाते हैं, लेकिन वे अलग-अलग कार्य करते हैं और विभिन्न स्तरों की दक्षता प्रदान करते हैं।आइए देखें कि ये अंतर उनकी दक्षता को कैसे प्रभावित करते हैं.
एएचएफ और पीएचएफ के बीच कुछ मुख्य अंतर हैंः
एएचएफ एक साथ कई आवृत्तियों को कम कर सकते हैं।
पीएचएफ आमतौर पर व्यक्तिगत हार्मोनिक्स को फ़िल्टर करते हैं।
एएचएफ एक निश्चित सीमा के भीतर विद्युत ग्रिड के हार्मोनिक धारा में परिवर्तन के लिए सक्रिय रूप से समायोजित कर सकते हैं।
पीएचएफ केवल निश्चित आदेशों के हार्मोनिक्स को कम कर सकते हैं (3,5,7) एक निश्चित आवृत्ति सीमा के भीतर।
जब सुरक्षा की बात आती है, तो एएचएफ सक्रिय फिल्टर सीमा तक पहुंचने पर अधिभार से बचते हैं, पीएचएफ के विपरीत। इसके अलावा, यदि एएचएफ अक्षम हो जाता है, तो यह उन मोटर्स को प्रभावित नहीं करेगा जिनके लिए यह शक्ति का अनुकूलन करता है।यह हमें दो की तुलना करते समय एक महत्वपूर्ण विचार करने के लिए लाता है.
इस प्रकार, जबकि एएचएफ और पीएचएफ दोनों अपनी भूमिका निभाते हैं और लाभ प्रदान करते हैं, यह स्पष्ट है कि एएचएफ बिजली प्रणाली के विकृतियों को प्रबंधित करने में बेहतर दक्षता और सुरक्षा प्रदान करते हैं।
लागत तुलना
सक्रिय हार्मोनिक फिल्टर (एएचएफ) और निष्क्रिय हार्मोनिक फिल्टर (पीएचएफ) के बीच निर्णय लेना आपके व्यवसाय के लिए महत्वपूर्ण है क्योंकि वे अलग-अलग लागत प्रभावों के साथ आते हैं। आइए उनकी लागतों की जांच करें।
पहली नज़र में, एएचएफ एक एकल ड्राइव अनुप्रयोग के लिए अधिक महंगा लग सकता है। हालांकि, गैर-रैखिक भारों की संख्या बढ़ने के साथ उनकी लागत-प्रभावशीलता बढ़ जाती है।ऐसा इसलिए होता है क्योंकि एक एएचएफ कई भारों को सही कर सकता है, इस प्रकार यह दीर्घकालिक रूप से अधिक बजट अनुकूल विकल्प है।
इसके विपरीत, PHF आमतौर पर बड़े, एकल, गैर-रैखिक भार वाले अनुप्रयोगों के लिए अधिक लागत प्रभावी होते हैं। एक AHF के लिए पूंजीगत व्यय आमतौर पर PHF की तुलना में अधिक होता है। लेकिन,यदि निरंतर आउटपुट सबसे महत्वपूर्ण हैउच्च आरंभिक लागत के बावजूद, एएचएफ ऊर्जा व्यय को काफी कम कर सकते हैं और लगातार उत्पादन सुनिश्चित कर सकते हैं, जिससे आपके व्यवसाय की शुद्ध आय बढ़ सकती है।
एएचएफ और पीएचएफ के बीच निर्णय लेते समय आपको अपने सिस्टम में विशिष्ट हार्मोनिक आवृत्तियों, लोड स्थितियों, और फिल्टर के डिजाइन और प्लेसमेंट जैसे कारकों पर विचार करना चाहिए।
जबकि आपको प्रारंभिक निवेश और भविष्य के रखरखाव की लागत पर विचार करना चाहिए, यह भी महत्वपूर्ण है कि एएचएफ और पीएचएफ के बीच निर्णय लेते समय आपकी बिजली प्रणाली की विशिष्ट आवश्यकताओं को ध्यान में रखा जाए।आइए इन फिल्टर के रखरखाव पहलू पर ध्यान केंद्रित करते हैं.
रखरखाव
सक्रिय और निष्क्रिय हार्मोनिक फिल्टर दोनों ही रखरखाव के संबंध में अद्वितीय फायदे और नुकसान पेश करते हैं। बाहरी हार्मोनिक निष्क्रिय हार्मोनिक फिल्टर (पीएचएफ) को प्रभावित कर सकते हैं,अत्यधिक ताप का कारण बनता है और इसके प्रभाव की अप्रत्याशितता के कारण आकार में चुनौतियां पैदा करता है।.
कुछ आधुनिक पीएचएफ, जो तकनीशियनों द्वारा व्यापक रूप से जुड़े विद्युत उप-पैनलों और ग्राउंड अनुप्रयोगों के ठंडे पक्ष पर स्थापित किए जाते हैं, निष्क्रिय और प्रेरक होते हैं।इन उपकरणों के लिए किसी भी तीसरे पक्ष के विद्युत घटकों की आवश्यकता नहीं है, रखरखाव की आवश्यकता को समाप्त करता है।
सक्रिय हार्मोनिक फिल्टर (एएचएफ), जिन्हें हार्मोनिक सुधार इकाइयों (एचसीयू) के रूप में भी जाना जाता है, बिजली प्रणाली विकृतियों के प्रबंधन के लिए एक अधिक परिष्कृत समाधान प्रदान करते हैं।एएचएफ हार्मोनिक आवृत्तियों के व्यापक स्पेक्ट्रम के अनुकूल और प्रतिक्रिया कर सकते हैंयह अनुकूलन क्षमता उन्हें विभिन्न बिजली प्रणाली विन्यासों के लिए एक लचीला समाधान बनाती है।
एक सक्रिय सामंजस्यपूर्ण फ़िल्टर प्रणाली में तीन मुख्य भाग होते हैंः
- एक मॉड्यूल जो हार्मोनिक
- एक नियंत्रण मॉड्यूल
- एक इन्वर्टर ब्रिज मॉड्यूल
हालांकि, एएचएफ का रखरखाव इतना सरल नहीं है। जबकि एएचएफ आमतौर पर पीएचएफ की तुलना में अधिक परिष्कृत और अनुकूलनशील होते हैं,उनकी जटिलता और पावर इलेक्ट्रॉनिक्स को शामिल करने के लिए अधिक बार रखरखाव की आवश्यकता हो सकती हैइस रखरखाव की विशिष्ट आवृत्ति काफी हद तक एएचएफ मॉडल और निर्माता के निर्देशों पर निर्भर करती है।
दूसरी ओर, निष्क्रिय फिल्टर एक धीमी विधि का उपयोग करते हैं जिसे संपर्ककर्ता स्विचिंग कहा जाता है। निष्क्रिय फिल्टर की आवृत्ति में कोई भी परिवर्तन प्रतिध्वनित बिंदु को बदल सकता है,हार्मोनिक फ़िल्टरिंग प्रभाव को कम करना.
परिचालन व्यय के संदर्भ मेंः
सक्रिय हार्मोनिक फिल्टर पर निरंतर निगरानी और रखरखाव की आवश्यकता के कारण अधिक लागत आ सकती है।नियमित जांच और समायोजन यह सुनिश्चित करने के लिए महत्वपूर्ण हैं कि फ़िल्टर समय के साथ बिजली प्रणाली की परिस्थितियों में बदलाव के रूप में इष्टतम रूप से काम करता रहे.
प्रत्येक ड्राइव पर एक निष्क्रिय हार्मोनिक फ़िल्टर स्थापित करना एक कम घुसपैठिया मुआवजा विधि हो सकती है क्योंकि इसके लिए किसी भी निरंतर रखरखाव की आवश्यकता नहीं होती है।
रखरखाव के पहलुओं पर चर्चा करने के बाद, अगला विचार इन फिल्टरों की अनुकूलनशीलता और लचीलापन है।
