110KW उच्च परिशुद्धता निष्क्रिय हार्मोनिक फिल्टर Vfd संक्षारण संरक्षण के लिए

वाणिज्यिक और औद्योगिक क्षेत्रों में गैर-रैखिक भार उपकरणों के व्यापक उपयोग के कारण, उद्यमों की बिजली आपूर्ति प्रणाली में भारी हार्मोनिक प्रदूषण है।ग्रिड की बिजली की गुणवत्ता में सुधार और ग्रिड के सुरक्षित संचालन को सुनिश्चित करनातो, सक्रिय हार्मोनिक फिल्टर और निष्क्रिय हार्मोनिक फिल्टर के बीच अंतर क्या हैं?

1. विन्यास और कार्य सिद्धांत अलग है

सक्रिय हार्मोनिक फिल्टर (AHF), जिसे सक्रिय पावर फिल्टर (APF) भी कहा जाता है, is a new type of power electronic equipment which are developed based on the high-speed DSP devices and adopts the modern power electronics technology and digital signal processing technology to realize dynamically suppressing harmonics and compensating reactive power.
सक्रिय हार्मोनिक फिल्टर प्रणाली मुख्य रूप से तीन भागों से बनी हैः हार्मोनिक डिटेक्शन मॉड्यूल, नियंत्रण मॉड्यूल और इन्वर्टर ब्रिज मॉड्यूल।जब ग्रिड में हार्मोनिक हार्मोनिक डिटेक्शन मॉड्यूल द्वारा पता लगाया जाता है, नियंत्रण मॉड्यूल वर्तमान मूल्य की गणना करेगा जो मुआवजा दिया जाना चाहिए और इनवर्टर ब्रिज मॉड्यूल को कमांड भेजेगा,तो इन्वर्टर ब्रिज मॉड्यूल हार्मोनिक वर्तमान को ऑफसेट करने के लिए एक बराबर लेकिन विपरीत वर्तमान उत्पन्न करता हैहम सक्रिय फ़िल्टर को धारा के स्रोत के रूप में ले सकते हैं, जो सक्रिय रूप से रिवर्स हार्मोनिक धारा उत्पन्न करके हार्मोनिक फ़िल्टरिंग का प्रभाव प्राप्त कर सकता है।
निष्क्रिय हार्मोनिक फ़िल्टर (पीएचएफ) एक यांत्रिक फ़िल्टरिंग उपकरण है जो पावर कैपेसिटर, रिएक्टर और प्रतिरोधकों के संयोजन से बनाया जाता है।संधारित्र और प्रतिरोधक के आंतरिक प्रतिबाधा विशेषताओं के आधार पर, निष्क्रिय शक्ति फ़िल्टर एक विशिष्ट आवृत्ति के हार्मोनिक के लिए एक कम प्रतिबाधा प्रस्तुत करता है और इस आवृत्ति पर हार्मोनिक धारा के लिए एक बायपास चैनल प्रदान करता है,विद्युत ग्रिड के बजाय फिल्टर में हार्मोनिक धारा को बहने की अनुमति देता हैनिष्क्रिय फ़िल्टर एक अतिरिक्त भार की तरह है जो हार्मोनिक्स को अवशोषित करता है। यह निष्क्रिय रूप से हार्मोनिक सामग्री को अवशोषित करके हार्मोनिक्स को कम करने के प्रभाव को प्राप्त करता है।

2हार्मोनिक फ़िल्टरिंग और प्रतिक्रियाशील शक्ति मुआवजे की क्षमता अलग है।

एपीएफ एक निश्चित सीमा के भीतर सक्रिय रूप से प्रतिक्रिया कर सकता है, और गतिशील रूप से बिजली ग्रिड में बदलते सामंजस्यीय वर्तमान को ट्रैक और क्षतिपूर्ति कर सकता है।यह सभी हार्मोनिक या चयनित रूप से 2 वें और 50 वें क्रम के बीच हार्मोनिक आदेशों की भरपाई कर सकते हैं. हार्मोनिक दोलन प्रभाव 95% से अधिक तक पहुंच सकता है.सक्रिय फिल्टर भी गतिशील रूप से मौलिक तरंग की प्रतिक्रिया शक्ति की भरपाई कर सकते हैं और शक्ति कारक में सुधारइसके अतिरिक्त, एएचएफ में वास्तविक समय में गतिशील रैखिक विधि का उपयोग किया जाता है, जो एक ही समय में आवृत्ति और आकार दोनों में भिन्न होने वाले उतार-चढ़ाव वाले हार्मोनिक और प्रतिक्रियाशील शक्ति को कम कर सकता है।और प्रतिक्रियाशील शक्ति सुधार stepless है और स्विचिंग सीमाओं के बिना.
अधिकांश निष्क्रिय हार्मोनिक फ़िल्टर विशिष्ट आवृत्तियों के हार्मोनिक के लिए डिज़ाइन किए गए हैं। हर आदेश के हार्मोनिक को एक अलग एकल-प्रतिध्वनक फ़िल्टर की आवश्यकता होती है।यह केवल निश्चित आदेशों के हार्मोनिक्स को समाप्त कर सकता है (3,5,7) एक निश्चित आवृत्ति सीमा में। क्योंकि संरचना सरल है, वास्तविक समय गतिशील मुआवजा महसूस नहीं किया जा सकता है। इसलिए, सामंजस्य शमन प्रभाव केवल लगभग 65% तक पहुंच सकता है।और क्योंकि प्रतिक्रियाशील शक्ति फ़िल्टरिंग क्षमता पर कब्जा करने की जरूरत हैइसके अलावा, निष्क्रिय फिल्टर प्रतिक्रियाशील शक्ति अनुकूलन से निपटने में एक गैर-रैखिक मुआवजा विधि का उपयोग करते हैं।क्योंकि यह चरणबद्ध इनपुट है, मुआवजे के लिए एक स्विचिंग थ्रेशोल्ड है।

3प्रतिक्रिया का समय और आवृत्ति परिवर्तन का प्रभाव भिन्न होता है।
सक्रिय हार्मोनिक फ़िल्टर आईजीबीटी नियंत्रण प्रणाली को अपनाता है, जिसमें उच्च नियंत्रण और त्वरित प्रतिक्रिया है, और क्षतिपूर्ति प्रदर्शन ग्रिड आवृत्ति से प्रभावित नहीं होता है।उन्नत एल्गोरिथ्म डिवाइस को 10ms के भीतर अगले स्विचिंग आवृत्ति के आउटपुट की गणना करने में सक्षम बनाता हैइसलिए, प्रतिक्रिया की गति 10ms से अधिक नहीं है। यह तेजी से बदलते हार्मोनिक के लिए तेजी से और स्थिर मुआवजे का एहसास कर सकता है।
निष्क्रिय हार्मोनिक फ़िल्टरिंग रिएक्टर contactor स्विचिंग का उपयोग करता है. प्रतिक्रिया गति धीमी है, और निष्क्रिय फिल्टर की आवृत्ति परिवर्तन गूंज बिंदु स्थानांतरित करने के लिए कारण होगा,जो हार्मोनिक फ़िल्टरिंग प्रभाव को कम करेगा.

4प्रणाली प्रतिबाधा और भार भिन्नता का प्रभाव भिन्न होता है।
सक्रिय फ़िल्टर सिस्टम प्रतिबाधा और भार भिन्नताओं से प्रभावित नहीं होते हैं। यह सिस्टम प्रतिबाधा के साथ अनुनाद के जोखिम को समाप्त कर सकता है।जब हार्मोनिक का घटक एएचएफ की क्षतिपूर्ति क्षमता से अधिक हो, केवल क्षतिपूर्ति प्रभाव कम हो जाता है, और उपकरण क्षतिग्रस्त नहीं होगा।
निष्क्रिय फिल्टर ग्रिड प्रतिबाधा से गंभीर रूप से प्रभावित होते हैं और हार्मोनिक एम्पलीफिकेशन और हार्मोनिक अनुनाद के जोखिम होते हैं। पीएचएफ मुआवजा प्रभाव भार परिवर्तन के साथ भिन्न होते हैं।अतिभार के कारण पीएचएफ क्षतिग्रस्त या जला भी सकता है.

5. क्षमता विस्तार क्षमता अलग है
सक्रिय हार्मोनिक फ़िल्टर आरेख उच्च शक्ति घनत्व और प्रकाश संरचना के साथ मॉड्यूलर डिजाइन है। यह भविष्य में स्थापित करने और विस्तार करने के लिए आसान है। जब कैबिनेट में जगह पर्याप्त है,नई एएचएफ मॉड्यूल लगाकर क्षमता का विस्तार किया जा सकता हैइसके अलावा, रैक प्रकार के सक्रिय हार्मोनिक फ़िल्टर के अलावा, एएचएफ में दीवार पर लगाए गए मॉड्यूल भी हैं। इसे कैबिनेट के बिना भी स्थापित किया जा सकता है।

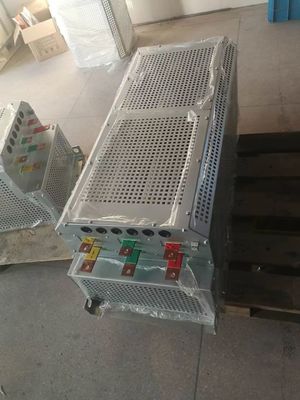

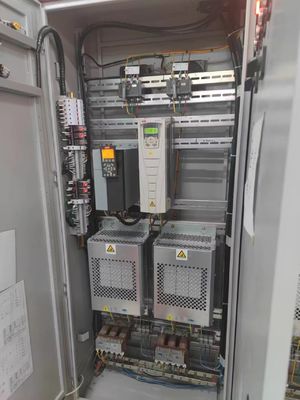

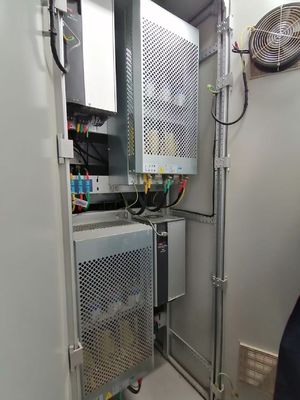

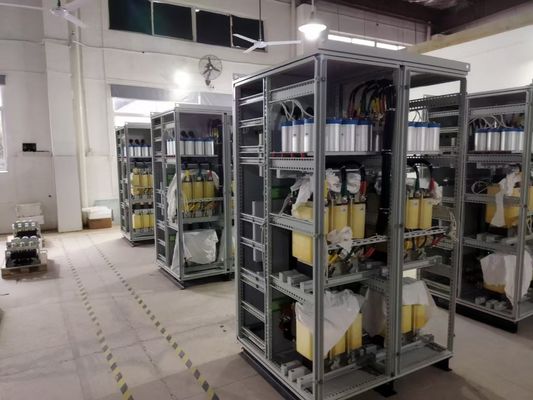

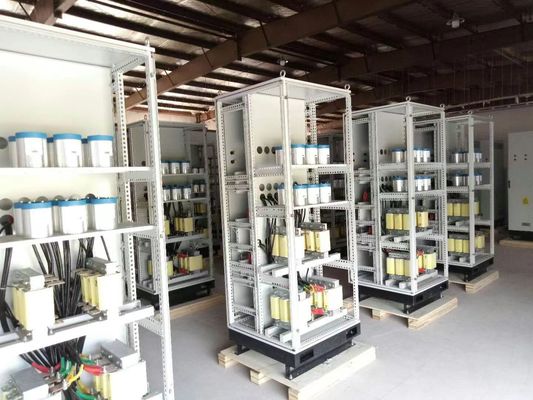

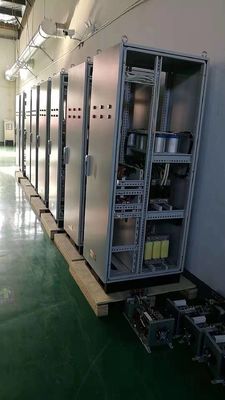

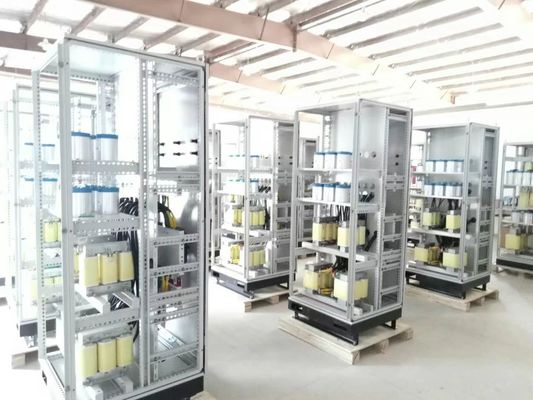

निष्क्रिय हार्मोनिक फिल्टर में पावर कैपेसिटर बैंकों की एक बड़ी मात्रा में विन्यास होता है। डिवाइस बड़ा होता है और अधिक स्थान पर कब्जा करने की आवश्यकता होती है। उन्हें एक कैबिनेट में इकट्ठा किया जाना चाहिए और फिर उपयोग किया जा सकता है।एक बार स्थापना समाप्त हो जाने के बाद, प्रदर्शन मापदंडों को बदलना मुश्किल है। यदि पीएचएफ विस्तार की आवश्यकता है, तो इसे फ़िल्टर सर्किट को फिर से जोड़ने और पूरे कैबिनेट की जगह को फिर से व्यवस्थित करने की आवश्यकता है।यह एक नया बिजली वितरण कैबिनेट जोड़ने के लिए बहुत संभावना हैइसके अलावा, निष्क्रिय फिल्टर के फ़िल्टरिंग गुणों को सिस्टम पैरामीटर से काफी प्रभावित किया जाता है। जब पीएचएफ सिस्टम पैरामीटर बदलते हैं, तो पीएचएफ फ़िल्टरिंग की क्षमता में वृद्धि होती है।फ़िल्टरिंग डिवाइस विफल हो सकता है या यहां तक कि अनुनाद का कारण बन सकता है.

6उत्पादन और रखरखाव की लागत भिन्न है
हार्मोनिक फ़िल्टर सक्रिय हार्मोनिक रद्द करने का एहसास करने के लिए उन्नत विद्युत घटक के उच्च आवृत्ति स्विचिंग का उपयोग करते हैं, इसलिए उत्पादन लागत अपेक्षाकृत अधिक है।लेकिन यद्यपि प्रारंभिक निवेश लागत उच्च है, बेहतर मुआवजा प्रभाव, कम नुकसान और कम रखरखाव लागत इसे दीर्घकालिक दृष्टिकोण से अधिक किफायती बनाते हैं।
हार्मोनिक फिल्टर निष्क्रिय संपर्ककर्ता स्विचिंग का उपयोग कर रहा है। पीएचएफ की प्रारंभिक निवेश लागत कम है, लेकिन इसके नुकसान जैसे बड़े नुकसान और डिवाइस में ही हार्मोनिक सामग्री आदि के कारण,भविष्य में रखरखाव की लागत अपेक्षाकृत अधिक है.

7आवेदन स्थल अलग-अलग होते हैं।
सक्रिय शक्ति फिल्टर मुख्य रूप से उन स्थानों के लिए उपयोग किया जाता है जहां हार्मोनिक घटक और आकार गतिशील रूप से बदलते हैं, और हार्मोनिक घटक समृद्ध होता है।
निष्क्रिय शक्ति फिल्टर मुख्य रूप से उन स्थानों के लिए उपयुक्त हैं जहां हार्मोनिक घटक और आकार अपेक्षाकृत स्थिर हैं, और हार्मोनिक घटक अपेक्षाकृत सरल हैं।

कुल मिलाकर, एएचएफ बनाम पीएचएफ, बिजली की गुणवत्ता में सुधार के लिए कौन सा बेहतर है?

यह आपकी सुविधा प्रोफाइल पर निर्भर करता है लोड विन्यास. सक्रिय हार्मोनिक फिल्टर निष्क्रिय हार्मोनिक फिल्टर की आधुनिक श्रृंखला हैं. आम तौर पर, यदि बजट पर्याप्त है, तो, यह एक बहुत अच्छा है.सक्रिय पावर फ़िल्टर पहली पसंद हैयदि बजट सीमित है, तो सक्रिय हार्मोनिक फ़िल्टर और पारंपरिक कैपेसिटर बैंकों का हाइब्रिड संयोजन मुआवजा भी स्वीकार्य है।निष्क्रिय फिल्टर सबसे अच्छा विकल्प होगा.

Inomax एक पेशेवर हार्मोनिक फिल्टरिंग विशेषज्ञ है। हम न केवल हार्मोनिक फिल्टर उपकरण का उत्पादन करते हैं, बल्कि हार्मोनिक फिल्टरिंग समाधान भी प्रदान करते हैं।हमारे इंजीनियर आपको विश्लेषण करने और पीएफ में सुधार और टीएचडीआई को कम करने के लिए सही समाधान देने में मदद करेंगे।.
