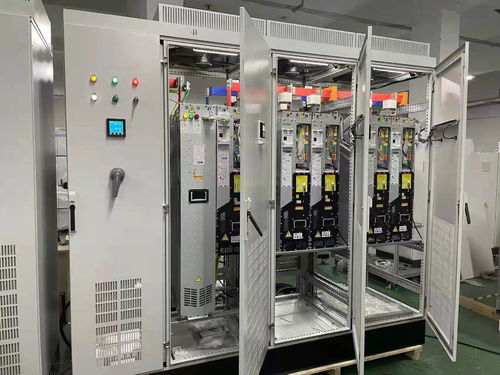

इलेक्ट्रिक मोटर टेस्ट बेंच/डायनामोमीटर इनोमैक्स 4Q रिजनरेटिव ड्राइव के लिए लाभप्रद क्षेत्र है। यहाँ कुछ विवरण साझा करते हैं।   मोटर परीक्षण बेंच परियोजना का परिचय इलेक्ट्रिक मोटर परीक्षण बेंच में 2 मोटर शामिल हैं, एक एमयूटी (परीक्षण के तहत मोटर), दूसरा डीएम (ड्राइविंग मोटर) है। परीक्षण के दौरान, नियंत्रक मोटर गति और टॉर्क को नियंत्रित करता है।एक मोटर मोटर मोड में काम करता है, दूसरा मोटर जनरेटर मोड में काम करता है। 1मोटर स्थायित्व और यांत्रिक गुण 2मोटर तापमान वृद्धि और अधिभार प्रदर्शन 3मोटर क्षेत्र कमजोर प्रदर्शन और दक्षता, शक्ति कारक 4वास्तविक समय में वोल्टेज, वर्तमान, टोक़, गति, आउटपुट शक्ति और दक्षता प्रदर्शित करें मोटर परीक्षण बेंच परियोजना के लिए वीएफडी चयन   1.पावर यूनिट यह सुनिश्चित करने के लिए कि मोटर निरंतर टॉर्क आउटपुट, डीसी बस वोल्टेज स्थिर रखने, और साइट में हस्तक्षेप को कम करने के लिए, Inomax एएफई (सक्रिय फ्रंट एंड) को रेक्टिफायर के रूप में चुनें,इनोमैक्स एएफई रेक्टिफायर डायोड रेक्टिफायर की जगह आईजीबीटी को अपनाता है, एलसीएल फिल्टर के साथ मानक आता है, इनपुट THDi

शोआंग समूहशीर्ष 5 अति-बड़ेचीन में इस्पात निर्माता हैं और यह भी एक राज्य के स्वामित्व वाला उद्यम है। वार्षिक इस्पात उत्पादन लगभग40 मिलियन टन.   शोआंग के साथ हमारा सहयोग परियोजना नवीनीकरण पर आधारित है। पिछले एबीबी ड्राइव टूट गए थे और उन्हें बदलने की आवश्यकता थी। नई आवृत्ति ड्राइवों की मांग अधिक है, उन्हें एबीबी की तुलना में बेहतर या समान गुणवत्ता और प्रदर्शन होना चाहिए और अधिक प्रतिस्पर्धी मूल्य होना चाहिए। वहाँ से अधिक हैं10 साथीनिविदा में भाग लें। कई तुलनाओं और प्रदर्शनों के बाद, हम निविदा जीतते हैं। चूंकि परिवर्तन परियोजना को केवल उत्पाद डाउनटाइम अवधि के दौरान पूरा किया जा सकता है, वर्तमान में संपन्न परियोजनाओं में शामिल हैंःShougang 1580 गर्म लुढ़काव मिल, ABB के ACS800 की जगह, 380V-690V से वोल्टेज रेंज, न्यूनतम शक्ति 55KW, अधिकतम शक्ति 2000KWइसमें घुमाव, उन्मूलन, सीधा करने और समतल करने की प्रक्रियाएं शामिल हैं;हमारे द्वारा उपलब्ध कराए गए मॉडल में सिंगल यूनिट ड्राइव, मल्टी-मॉड्यूल ड्राइव और 4-क्वाड्रेंट रिजनरेटिव ड्राइव शामिल हैं।Shougang 1580 गर्म लुढ़का हुआ ऊर्ध्वाधर रोल, Siemens 6SE70 द्वारा प्रतिस्थापित, सभी ProfibusDP संचार है;स्टील निर्माण के लिए 90 टन के क्लैंप क्रेन का प्रतिस्थापन, संचार प्रोफाइन, सीमेंस 1513पीएलसी है, विश्वसनीय, कुशल, लागत प्रभावी।हम जो वादा करते हैं उसे पूरा करते हैं। एक पेशेवर निर्माता के रूप में आवृत्ति ड्राइव के लिए उद्योग के अनुभव के 12 से अधिक वर्षों के साथ, Inomax प्रदान करता हैः 1धातु, समुद्री, खनन, तेल और गैस, एचवीएसी आदि के लिए आवृत्ति ड्राइव।2सीएनसी मशीनों के लिए, बीसीपी पंपों के लिए।2विभिन्न अनुप्रयोग परियोजनाओं के लिए पूर्ण समाधान प्रदाता। इनोमैक्स एसी फ्रीक्वेंसी ड्राइव, एसी सर्वो ड्राइव और सोलर पंप इन्वर्टर में आपका विश्वव्यापी विश्वसनीय भागीदार है।हम पूरी तरह से ग्राहक-केंद्रित होने के अपने मूल इरादे की ओर उन्मुख हैं, ग्राहक के लिए सर्वोत्तम अनुभव प्रदान करने पर ध्यान केंद्रित करते हैं, मूल्य सृजित करें, हर छोटे से विवरण के साथ दृढ़ रहें, विश्वास और विश्वास का निर्माण करने पर जोर दें, और हमारे ग्राहकों के लिए सबसे बड़ा लाभ और मूल्य लाएं!

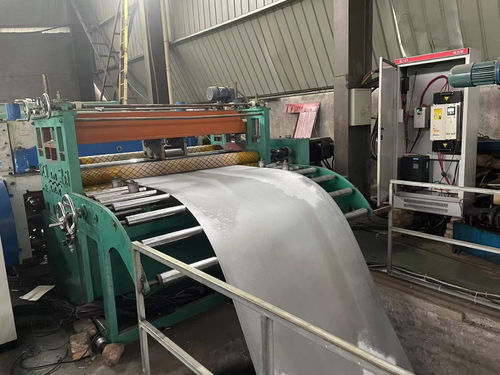

स्टील प्लेट काटने की मशीन धातु चौड़े कॉइल सामग्री के अनुदैर्ध्य काटने के लिए एक उपकरण है। इसका उपयोग धातु कॉइल सामग्री को काटने के लिए किया जाता हैः जैसे स्ट्रिप स्टील, स्टेनलेस स्टील, तांबा पट्टी,एल्यूमीनियम पन्नी, आदि बाजार के ऑपरेटरों, वेल्डिंग मिलों, विद्युत उद्योग, ऑटोमोबाइल, स्टैम्पिंग पार्ट्स, आदि। सामान्य कतरनी उपकरण से अलग,इस उपकरण एक नए प्रकार के अनंत लंबाई कतरनी कार्रवाई को पूरा करने के लिए प्लेट पर परिपत्र ब्लेड रोल.   स्लिटिंग मशीन संरचना: इसमें अनवॉलिंग (अनवॉलिंग), फीडिंग पोजिशनिंग, स्लिटिंग और स्लिटिंग, कर्लिंग (वाइंडिंग) और अन्य उपकरण शामिल हैं।इसका मुख्य कार्य भविष्य में अन्य प्रसंस्करण प्रक्रियाओं की तैयारी के लिए चौड़ी कॉइल सामग्री को एक संकीर्ण चौड़ाई और कॉइल सामग्री के एक निश्चित आकार में काटना है.   धातु काटने की मशीनों के निर्माताओं ने काटने की मशीन उत्पादन लाइन डिजाइन करते समय विशेष रूप से एक एकीकृत संरचनात्मक योजना तैयार की है,जो यांत्रिक संरचना की कठोरता में काफी सुधार कर सकता हैइस संरचना में गति और टोक़ नियंत्रण की सटीकता पर निर्भर करता है।उच्च प्रदर्शन ड्राइव के उत्कृष्ट गति और टोक़ मोड नियंत्रण के माध्यम से, यह न केवल उत्पादन दक्षता में सुधार करता है, बल्कि यांत्रिक विफलता दर और रखरखाव लागत को भी कम करता है।   ऐसे उपकरण जैसे अनवॉलिंग (अनवॉलिंग), स्लिटिंग और स्लिटिंग, रोलिंग (विंडिंग), लैमिनेटिंग और अन्य उपकरण एक मोटर और ड्राइवर से लैस होने चाहिए।खिला पोजिशनिंग और किनारे खिला मशीनों दो मोटर्स और ड्राइवरों से लैस किया जाना चाहिए, और प्रत्येक ट्रांसमिशन भाग एक सर्वो मोटर द्वारा संचालित किया जाता है।   8pcs Inomax ACS880 ड्राइव सर्वो मोटर्स को नियंत्रित करते हैं और गति और टोक़ मोड नियंत्रण को महसूस करने के लिए प्रोफाइनट के माध्यम से पीसी के साथ संवाद करते हैं।   मोटर को साइट पर सामान्य डिबगिंग के दौरान मशीन के साथ जोड़ा गया है।गतिशील पहचान सटीक पहचान का प्रभाव प्राप्त नहीं कर सकती है. Inomax ACS880 ड्राइवर मोटर को रोकने के आधार पर स्थैतिक पहचान कर सकता है और घुमा नहीं सकता है,और एक सटीक मोटर मॉडल का निर्माण करने के लिए मोटर डेटा की विशेषताओं की सटीक पहचानताकि बेहतर नियंत्रण प्रभाव प्राप्त करने के लिए ड्राइव को प्रत्यक्ष टॉर्क नियंत्रण करने दिया जा सके।   Inomax ACS880 ड्राइवर में बेहतर प्रदर्शन है और कम गति पर उच्च टोक़ आउटपुट करने के लिए सर्वो मोटर को नियंत्रित कर सकता है,विभिन्न अनुप्रयोग स्थलों में विभिन्न जटिल कार्य स्थितियों की आवश्यकताओं को पूरा करना. और प्रोफाइनट संचार और वास्तविक समय में डेटा का आदान-प्रदान करके पीसी के साथ संवाद करें, जो स्लिटिंग मशीन की समग्र प्रणाली के स्थिर और विश्वसनीय संचालन को सुनिश्चित कर सकता है।और काटने की मशीन को नियंत्रित करते समय, उच्च तनाव आवश्यकताओं के साथ sanding लाइन और laminating लाइन, स्टील प्लेट तनाव नियंत्रण के लिए अनरोल्ड किया जाएगा,प्लेट स्वाभाविक रूप से oscillate होगा. इस वातावरण में, ड्राइवर टोक़ मोड में कंपन दमन समारोह बढ़ाता है. यहां तक कि जब मशीन बहुत कम गति पर चल रहा है,स्थिति अभी भी स्थिर है, और प्लेट में कोई कंपन नहीं है।   इनोमैक्स एसीएस880 ड्राइव के मुख्य लाभः   उत्कृष्ट प्रदर्शन और समृद्ध कार्य   ACS880 एक उच्च प्रदर्शन प्रत्यक्ष टोक़ नियंत्रण इन्वर्टर है, जो ग्राहकों को उत्कृष्ट प्रदर्शन और समृद्ध कार्यों के साथ प्रदान करता है।सभी प्रकार के जटिल अनुप्रयोगों के लिए उपयुक्त.   2 उच्च प्रदर्शन   ACS880 ड्राइव प्रत्यक्ष टोक़ नियंत्रण तकनीक का उपयोग करता है, जिसमें बेहतर नियंत्रण प्रदर्शन सुनिश्चित करने के लिए तेज टोक़ प्रतिक्रिया और उच्च गति सटीक नियंत्रण है।   3 ड्राइव सिंक्रोन और प्रेरण मोटर   ACS880 VFD न केवल असिंक्रोनस इंडक्शन मोटर्स को चला सकता है, बल्कि सिंक्रोनस सर्वो मोटर्स को भी चला सकता है,असिंक्रोनस सर्वो मोटर्स और टॉर्क मोटर्स, जो मोटर के अनुकूलन को प्राप्त करने के लिए प्रतिक्रिया के साथ या बिना प्रतिक्रिया के हैं.   मॉड्यूलर और कॉम्पैक्ट डिजाइन   पुस्तक के आकार का डिजाइन, छोटा आकार, बहु-मॉड्यूल योजना 160KW से अधिक के लिए उपलब्ध है। बाहरी विकल्पों में इनपुट चोक जैसे उपकरण शामिल हैं,विभिन्न प्रणाली विन्यासों के लिए इनपुट फिल्टर और ब्रेक प्रतिरोध.   5 उच्च प्रदर्शन वाला सॉफ्टवेयर   विशेष निगरानी सॉफ्टवेयर के माध्यम से, यह मोटर और चालक की स्थिति की निगरानी करने के लिए संभव है, ऑनलाइन उच्च अंत गति नियंत्रण स्तर की ताज़ा गति की निगरानी,और सहज रूप से क्षेत्र आवेदन की समस्या का विश्लेषण.

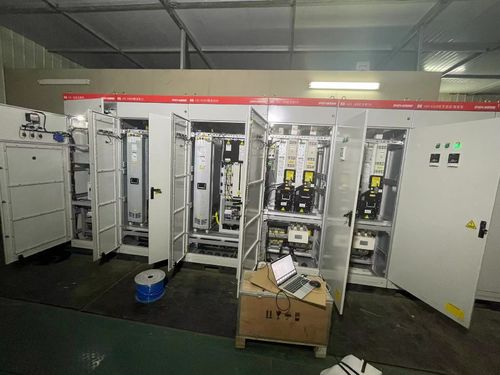

धातुकर्म में रोलिंग मिल के बारे में, पिछले साल हमने हेनान प्रांत में एक स्टेल संयंत्र में एक परियोजना की थी, पिछले साल, यह 20 रोल रिवर्सिबल मिल परियोजना में हमारे पुनर्योजी ड्राइव अनुप्रयोग है।कुल मिलाकर 4 मोटर: 1900kW मुख्य घुमावदार मोटर के 1 पीसी,2000 किलोवाट के दो घुमावदार मोटर्स और एक 250 किलोवाट का ढीला मोटर्स।हमारे इन्वर्टर का इनपुट वोल्टेज 690VAC है।मुख्य रोलिंग मोटर की नाममात्र आवृत्ति 18.2hz है, अधिकतम कार्य आवृत्ति 56.6hz है, रोलिंग मोटर की नाममात्र आवृत्ति 12.7hz है, अधिकतम कार्य आवृत्ति 48.2hz है,तनाव नियंत्रण सटीकता 1% से कम है, अधिकतम रोलिंग लाइन गति 600m/min है, और मोटर का नामित वोल्टेज 660V है।इस परियोजना के लिए हमारा डिजाइन 5pcs AFE + 16pcs SMM इन्वर्टर है।

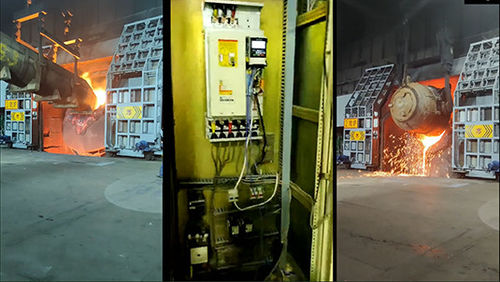

एसी वीएफडी नियंत्रण प्रणाली के लिए कनवर्टर आवश्यकताएंः​​(1) यांत्रिक झुकाव कनवर्टर लगातार 360° घूम सकता है, 90KW के 4 सेट चर आवृत्ति मोटर्स द्वारा संचालित, और किसी भी स्थिति में सटीक रूप से रुक सकता है।यह भी प्रक्रिया आवश्यकताओं के अनुसार गति विनियमन प्रदर्शन होना चाहिएइसकी झुकाव की स्थिति में संबंधित उपकरणों जैसे ऑक्सीजन लैंस, लंच कार और धुआं हुड के साथ कुछ इंटरलॉकिंग आवश्यकताएं हो सकती हैं; (2) ऑपरेशन की प्रक्रिया में अधिकतम सुरक्षा और विश्वसनीयता होनी चाहिए।झुकाव मशीन को कम समय के लिए काम करना जारी रखना चाहिए और इसे पहले इस्पात बनाने की भट्ठी के अंत तक बनाए रखना चाहिए. (3) झुकाव मशीन में स्टार्ट और ब्रेकिंग से उत्पन्न आघात भार और टोकन कंपन को बफर करने के लिए अच्छी लचीलापन होना चाहिए   समाधान: चूंकि ये 4 मोटर्स कड़ाई से जुड़े हुए हैं, इसलिए सभी मोटर्स की गति को पूरी तरह से सिंक्रनाइज़ करने की आवश्यकता है, इसलिए 4 मोटर्स का ट्रांसमिशन मास्टर/स्लेव कंट्रोल को अपनाता है,और डेटा आंतरिक संचार के माध्यम से 4 ड्राइव के बीच प्रेषित किया जाता है. इनवर्टर का उपयोग मेजबान के रूप में किया जाता है, जो गति को समायोजित करता है और आउटपुट टॉर्क सेट करता है। अन्य इनवर्टर, दास के रूप में, मेजबान की टोक़ प्रतिक्रिया का पालन करते हैं,और पूरी तरह से मोटर के असिंक्रोनस संचालन के कारण "नॉडिंग" और "हिला" समस्या को हल.   हेनान याक्सिन स्टीलमेकिंग प्लांट की कनवर्टर क्षमता 100 टन है, कनवर्टर के टिल्टिंग मोटर्स 90kW फ्रीक्वेंसी कन्वर्शन मोटर्स के 4 सेट हैं,और ऑक्सीजन लैंस मोटर्स 75kW आवृत्ति रूपांतरण मोटर्स के 2 सेट हैं; ऊपरी नियंत्रण प्रणाली जीई की 90-70 श्रृंखला पीएलसी को अपनाती है। 4 ड्राइव के बीच, मास्टर गुलाम को एक नियंत्रण आदेश भेजता है, और गुलाम स्टार्ट और स्टॉप कमांड और मास्टर द्वारा कार्रवाई करने के लिए भेजे गए टोक़ के सेट मान को स्वीकार करता है।जब कोई ग़ुलाम असफल हो जाता है, यह मास्टर और अन्य दासों के संचार और कार्रवाई को प्रभावित नहीं करता है, इसलिए यह रखरखाव के लिए उपयुक्त समय तक चलना जारी रख सकता है; जब मास्टर विफल हो जाता है,दास को सिस्टम को सामान्य ऑपरेशन बनाने के लिए मास्टर पर स्विच करने के लिए एक संकेत प्राप्त होता है, दोषपूर्ण उपकरण की मरम्मत के लिए उपयुक्त समय तक प्रतीक्षा करें। चूंकि एसी वीएफडी उच्च प्रारंभ टोक़ के साथ एक भार है, इसलिए प्रत्यक्ष टोक़ नियंत्रण अपनाया जाता है, स्टॉप मोड रैंप स्टॉप मोड है,और एक ब्रेकिंग चॉपर और ब्रेकिंग प्रतिरोध प्रतिक्रिया ऊर्जा को अवशोषित करने के लिए प्रयोग किया जाता है.
