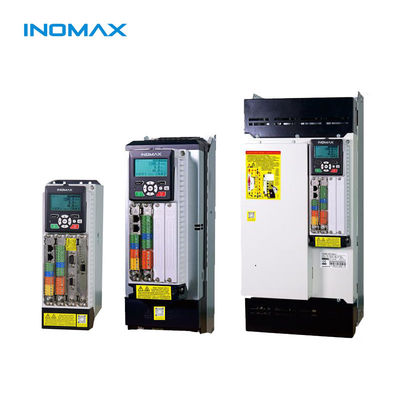

100kw Variable Frequency Drive VFD with 50HZ or 60HZ Output and Compact 505205165 mm Design

MOQ:	5
कीमत:	$99

Detail Information

उत्पाद का वर्णन

Detail Information

उत्पत्ति के प्लेस:

चीन

आउटपुट करेंट:

भार

निर्गम आवृत्ति:

50 हर्ट्ज या 60 हर्ट्ज

उत्पादन का प्रकार:

अकेला

आकार:

505*205*165 मिमी

वज़न:

10 किग्रा

शक्ति सीमा:

1.5kW-250kw

बिजली वोल्टेज:

220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660V, 690V

नियंत्रण विधा:

डीटीसी नियंत्रण, वेक्टर नियंत्रण

प्रोटोकॉल प्रकार:

मोडबस, कैनोपेन, प्रोफिबस, प्रोफिनेट, ईथरकैट, ईथरनेट

टोक़ प्रतिक्रिया:

5 एमएस से कम

गति -सटीकता:

0.5% से कम

गति संकल्प:

0.01Hz

आउटपुट फ्रीक्वेंसी रेंज:

0 ~ 1000 हर्ट्ज

टोक़ पुनरावृत्ति:

इनपुट thdi:

<5%

प्रमुखता देना:

100kw Variable Frequency Drive

50HZ or 60HZ VFD

Compact 505205165 mm Variable Frequency Drive

उत्पाद का वर्णन

100kW Variable Frequency Drive 3 Phase Motor VFD for Permanent Magnet Synchronous Motors

ACS580 high-performance frequency inverter with advanced DTC technology for industrial applications.

Product Range	ACS580 frequency inverter ABB Analog
Product Type	High performance DTC drive
Applications	Complex, Heavy duty, Speed control, Tension control, Position control, Lifting control, DTC, STO, Direction torque control, Safe Torque Off
Power Range	1.5kW-250kW
Voltage	220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660V, 690V
Control Mode	DTC control, Vector control
Protocols	Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet
Warranty	24 months

ACS580 DTC/Servo Drive Key Advantages

Direct torque control technology equivalent to ABB systems
Compatible with any sine wave AC motor including IM/PM/SynRM/Servo motors
Built-in EMC filters, DC reactor and braking units
Supports Modbus and CanOpen communication protocols
2x torque at zero speed without sensor control
Torque response time <5ms for sensorless applications
Speed accuracy <0.5% without requiring sensors
Advanced weak magnetic control technology for energy efficiency
Intelligent temperature-controlled fan for extended drive life
Built-in application parameter macros for quick commissioning

Industrial Application Experience

Metallurgy Project: Converter Steelmaking Process

The converter steelmaking process at Henan Yaxin Iron and Steel Plant requires precise control of 4x 90kW variable frequency motors for 360° continuous rotation with accurate positioning. The master/slave control system ensures absolute synchronization between motors, eliminating "nodding" and "shaking" issues.

Rolling Mill Application

20-roll reversible mill project featuring regenerative drive technology with 4 motors (1900kW main winding, 2x 2000kW winding, 250kW unwinding). System achieves <1% tension control accuracy at 600m/min maximum rolling speed.

Mine Hoist System

Solution for SIEMAG TECBERG group's shaft hoisting technology requirements, featuring low harmonics and high torque at low frequency for safety-critical operation.

Technical Specifications

Power Unit: Active Front End (AFE) with LCL filter (THDi <5%)
Frequency Range: 0-1000Hz (0.01Hz resolution)
Torque Response: <20ms open loop
Control System: Rectifier Control Unit (RCU) + Inverter Control Unit (ICU)

Frequently Asked Questions

What is direct torque control?

DTC is an advanced motor control method that provides fast torque response without requiring complex coordinate transformations. It maintains torque and flux within defined tolerance bands for optimal performance.

Key benefits of DTC:

Fast torque and flux response to reference changes
High efficiency with minimized switching losses
No overshoot in step response
No tuning required for PI controllers
Automatic compensation for DC voltage variations
Low audible noise due to random switching spectrum

Motor compatibility:

The ACS580 drive is compatible with three-phase AC induction motors. For optimal performance, use inverter-grade motors with appropriate insulation (800V for 200V class, 1600V for 400V class).
