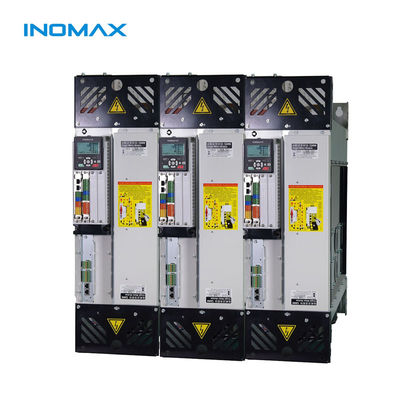

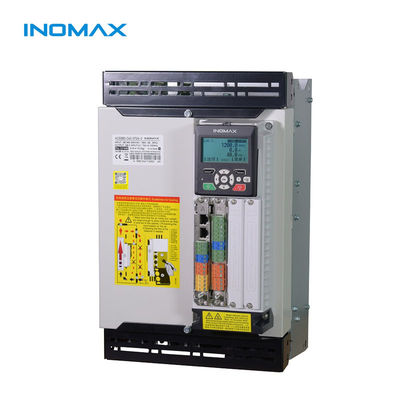

500KW-1000KW 220V-690V 3 चरण शक्ति के साथ PMSM मोटर के लिए कम वोल्टेज VFD

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
कीमत:	$500

Detail Information

उत्पाद का वर्णन

Detail Information

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

नियंत्रण विधा:

पर्ची मुआवजा नियंत्रण, वी/एफ नियंत्रण, सेंसरलेस वेक्टर नियंत्रण, प्रत्यक्ष टोक़ नियंत्रण, पीआईडी न

नाममात्र वोल्टेज:

220 वी, 380V, 690, 1140

शक्ति चरण:

मूल्यांकित शक्ति:

1.5KW-5000KW

DIMENSIONS:

167.5*185.8*80 मिमी

शक्ति सीमा:

0.75kW-5000KW

वोल्टेज रेंज:

220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660V, 690V

प्रोटोकॉल प्रकार:

मोडबस, कैनोपेन, प्रोफिबस, प्रोफिनेट, ईथरकैट, ईथरनेट

टोक़ प्रतिक्रिया:

5 एमएस से कम

गति -सटीकता:

0.5% से कम

गतिशील प्रतिक्रिया:

0.7% एस

आवृति सीमा:

0 ~ 1000 हर्ट्ज

आवृत्ति समाधान:

0.01Hz

इनपुट thdi:

<5%

आउटपुट टॉर्क:

शून्य गति में 2 बार टोक़

प्रमुखता देना:

500KW-1000KW वीएफडी

220V-690V वेरिएबल फ्रीक्वेंसी ड्राइव

3 चरण आवृत्ति इन्वर्टर

उत्पाद का वर्णन

कम वोल्टेज पीएमएसएम मोटर के लिए 500 केडब्ल्यू-1000 केडब्ल्यू एसी वीएफडी

उच्च प्रदर्शन डीटीसी ड्राइव जटिल औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है जिसमें सटीक गति, तनाव और स्थिति नियंत्रण की आवश्यकता होती है।

मॉडल संदर्भ	एसीएस880 एबीबी एनालॉग
उत्पाद का प्रकार	उच्च प्रदर्शन डीटीसी ड्राइव
आवेदन	जटिल, भारी शुल्क, गति नियंत्रण, तनाव नियंत्रण, स्थिति नियंत्रण, उठाने नियंत्रण, डीटीसी, एसटीओ, दिशा टोक़ नियंत्रण, सुरक्षित टोक़ बंद
पावर रेंज	0.75KW-5000KW
वोल्टेज	220v, 230v, 240v, 380v, 400v, 440v, 480v, 500v, 520v, 600v, 660v, 690v
नियंत्रण मोड	डीटीसी नियंत्रण, वेक्टर नियंत्रण
प्रोटोकॉल	मॉडबस, कैनओपन, प्रोफैबस, प्रोफाइनट, एथरकैट, ईथरनेट
वारंटी	24 महीने

ACS880 डीटीसी ड्राइव फायदे (2.2KW-5000KW)

एबीबी प्रणालियों के बराबर प्रत्यक्ष टोक़ नियंत्रण प्रौद्योगिकी
आईएम/पीएम/सिनआरएम/सर्वो मोटर सहित सभी साइन वेव एसी मोटरों के साथ संगत
ऊर्जा बचत और कम हार्मोनिक के लिए ऊर्जा प्रतिक्रिया के साथ चार-चौथाई इन्वर्टर

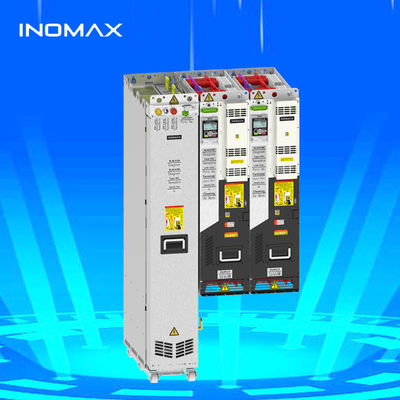

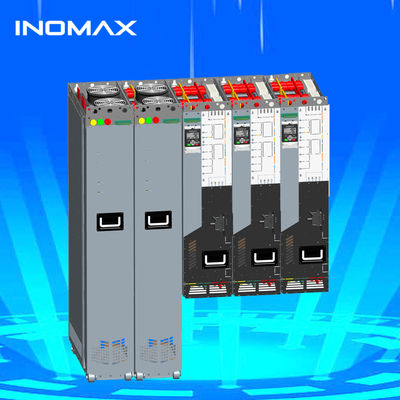

स्टैक प्रकार या बहु-ड्राइव मॉड्यूल विन्यास का समर्थन करता है
380V-690V संचालन 0.75KW-5000KW से
अंतर्निहित ईएमसी फिल्टर, डीसी रिएक्टर और ब्रेक इकाइयां
कई संचार प्रोटोकॉल का समर्थन करता हैः Budbus, Profibus, ProfiNET, EtherCAT, Ethernet
सेंसर नियंत्रण के बिना शून्य गति पर 2 गुना टॉर्क
सेंसर रहित अनुप्रयोगों के लिए टॉर्क प्रतिक्रिया समय <5ms (1% टॉर्क दोहराव)
स्पीड लूप गतिशील प्रतिक्रिया सटीकताः 0.7%
सेंसर रहित गति सटीकता <0.5% (95% अनुप्रयोगों में सेंसर को समाप्त करता है)
ऊर्जा की बचत और मोटर शोर को कम करने के लिए उन्नत कमजोर चुंबकीय नियंत्रण तकनीक
ऊर्जा दक्षता और ड्राइव जीवन का विस्तार के लिए बुद्धिमान तापमान नियंत्रित प्रशंसक
अंतर्निहित तर्क प्रोग्रामिंग समारोह बाहरी पीएलसी की आवश्यकता को कम करता है
तेजी से कमीशनिंग के लिए पूर्व विन्यस्त अनुप्रयोग पैरामीटर मैक्रो

औद्योगिक अनुप्रयोग

प्रत्यक्ष टोक़ नियंत्रण और ऊर्जा बचत कार्यों के साथ एसीएस 880 में चार-चौथाई ऊर्जा पुनर्जनन और फीडबैक है, जिसमें अंतर्निहित फिल्टर और रिएक्टर हैं।

इस्पात उत्पादन
सीमेंट निर्माण
रासायनिक प्रसंस्करण
तेल एवं गैस संचालन
विद्युत उत्पादन
पॉलिमर और रबर उत्पादन
पल्स एंड पेपर मिल
चीनी प्रसंस्करण
खनिज और खनन

धातुकर्म परियोजनाओं का अनुभव

हेनान याक्सिन लोहा और इस्पात संयंत्र में कन्वर्टर इस्पात निर्माण प्रक्रिया में गुणवत्ता वाले पिघले हुए इस्पात उत्पादन के लिए सटीक नियंत्रण की आवश्यकता होती है।

360° निरंतर घूर्णन के लिए 4x 90KW चर आवृत्ति मोटर
गति विनियमन के साथ किसी भी बिंदु पर सटीक स्थिति
ऑक्सीजन लैंप, पैडल कार और धुआं हुड के साथ सुरक्षा इंटरलॉकिंग
खराबी के दौरान वर्तमान इस्पात निर्माण चक्र को पूरा करने के लिए दोष-सहिष्णु संचालन
आघात भार और टोकन कंपन बफरिंग

समाधान कार्यान्वयन

ड्राइव के बीच आंतरिक संचार के साथ मास्टर/स्लेव कंट्रोल कॉन्फ़िगरेशन सभी 4 मोटर्स का पूर्ण सिंक्रनाइज़ेशन सुनिश्चित करता है।मेजबान इन्वर्टर गति और टोक़ आउटपुट को समायोजित करता है जबकि गुलाम इन्वर्टर टोक़ प्रतिक्रिया का पालन करते हैं, "नाक हिला" और "हिला" के मुद्दों को समाप्त करता है।

रोलिंग मिल अनुप्रयोग

पुनरुत्पादक ड्राइव प्रौद्योगिकी के साथ 20 रोल रिवर्सिबल मिल परियोजनाः

1x 1900kW मुख्य घुमावदार मोटर
2x 2000kW घुमावदार मोटर
1x 250 किलोवाट की अनवॉइलिंग मोटर
690VAC इनपुट वोल्टेज
तनाव नियंत्रण सटीकता < 1%
रोलिंग लाइन की अधिकतम गतिः 600 मीटर/मिनट
सिस्टम डिजाइनः 5x एएफई + 16x एसएमएम इन्वर्टर

खदान उठाने का अनुभव

SIEMAG TECBERG समूह ने हमारे ड्राइवों को शाफ्ट लिफ्टिंग सिस्टम के लिए चुना जिसमें निम्नलिखित आवश्यकताएं होती हैंः

कम हार्मोनिक संचालन
कम आवृत्ति पर उच्च टोक़
सुरक्षा के लिए सटीक धीमी गति नियंत्रण

मोटर टेस्ट बेंच परियोजना

प्रणाली में दो मोटर्स (MUT और DM) हैं जिनकी स्पीड और टॉर्क कंट्रोलर द्वारा प्रबंधित होती है, जिससेः

स्थायित्व और यांत्रिक गुणों का परीक्षण
तापमान वृद्धि और अधिभार प्रदर्शन मूल्यांकन
फील्ड कमजोर करने के प्रदर्शन और दक्षता विश्लेषण
वोल्टेज, करंट, टॉर्क, गति, शक्ति और दक्षता का वास्तविक समय प्रदर्शन

परीक्षण बेंच के लिए वीएफडी चयन

प्रमुख घटक:

एलसीएल फिल्टर के साथ सक्रिय फ्रंट एंड (एएफई) रेक्टिफायर (THDi<5%)
0-1000 हर्ट्ज आउटपुट रेंज (0.01 हर्ट्ज रिज़ॉल्यूशन) के साथ 2x पावर यूनिट
ओपन लूप टॉर्क प्रतिक्रिया <20ms
रेक्टिफायर कंट्रोल यूनिट (आरसीयू) और इन्वर्टर कंट्रोल यूनिट (आईसीयू)

4Q पुनरुत्पादक ड्राइव लाभ

ग्रिड फीडबैक के माध्यम से ऊर्जा की महत्वपूर्ण बचत
द्विदिशात्मक लोडिंग विशेषताएं
व्यापक गति अनुकूलन रेंज (नामित टोक़ शून्य से 5-6 गुना क्षेत्र कमजोर होने तक)
उच्च टोक़ प्रतिक्रिया गति (एमएस स्तर)
बहुउद्देश्यीय उपयोग के लिए एंटी-ड्राग क्षमता

समुद्री विंच नियंत्रण प्रणाली

Xiangyanghong वैज्ञानिक अनुसंधान जहाज के 10,000 मीटर के मुख्य केबल लिंच की आवश्यकता हैः

विद्युत चुम्बकीय हस्तक्षेप को रोकने के लिए हार्मोनिक्स < 3%
उच्च परिशुद्धता बहु-मशीन टोक़ समन्वय
अत्यंत कम प्रवाहकता और विकिरण हार्मोनिक

तेल क्षेत्र अनुप्रयोग

अक्सर पूछे जाने वाले प्रश्न

प्रत्यक्ष टोक़ नियंत्रण क्या है?

प्रत्यक्ष टोक़ नियंत्रण (डीटीसी) एक उन्नत मोटर नियंत्रण विधि है जो जटिल निर्देशांक परिवर्तनों की आवश्यकता के बिना टोक़ और प्रवाह को सीधे विनियमित करती है।यह स्विचिंग हानि को कम करके तेजी से टोक़ प्रतिक्रिया और उच्च दक्षता प्रदान करता है.

प्रत्यक्ष टोक़ नियंत्रण के क्या लाभ हैं?

संदर्भ परिवर्तनों के लिए तेज़ टोक़ और प्रवाह प्रतिक्रिया
कम से कम स्विचिंग हानि के साथ उच्च दक्षता
चरण प्रतिक्रिया में कोई ओवरसोच नहीं
कोई गतिशील निर्देशांक परिवर्तन की आवश्यकता नहीं है
कोई अलग मॉड्यूलेटर की आवश्यकता नहीं है
कोई पीआई करंट कंट्रोलर या ट्यूनिंग की आवश्यकता नहीं है
यादृच्छिक स्विचिंग प्रक्रिया श्रव्य शोर को कम करती है
सी.सी. वोल्टेज परिवर्तनों के लिए स्वचालित मुआवजा
घूर्णन मशीनों के लिए तेजी से तालमेल

इन्वर्टरों के साथ किस प्रकार की मोटर संगत है?

तीन चरणों के AC प्रेरण मोटर्स संगत हैं, अधिमानतः 200V वर्ग के इन्वर्टर्स के लिए 800V इन्सुलेशन या 400V वर्ग के इन्वर्टर्स के लिए 1600V इन्सुलेशन के साथ इन्वर्टर-ग्रेड मोटर्स।हमेशा इन्वर्टर को मोटर के विनिर्देशों के अनुरूप करें.

मोटर विफलता के सामान्य कारण क्या हैं?

उद्योग के अध्ययनों से पता चलता हैः 41% असर से संबंधित, 37% स्टेटर से संबंधित, 10% रोटर से संबंधित, और 12% अन्य कारण।

आप वीएफडी का चयन कैसे करते हैं?

मोटर विनिर्देशों, अनुप्रयोग आवश्यकताओं, पर्यावरण की स्थितियों और आवश्यक सुविधाओं जैसे ब्रेक, संचार प्रोटोकॉल और नियंत्रण सटीकता पर विचार करें।
