| Brand Name: | INOMAX |
| Model Number: | MAX500 |
| MOQ: | 1 |
| कीमत: | USD200-USD150000 |
| Payment Terms: | टी/टी, एल/सी, वेस्टर्न यूनियन |
| Supply Ability: | शक्ति के आधार पर 5-500PCS |

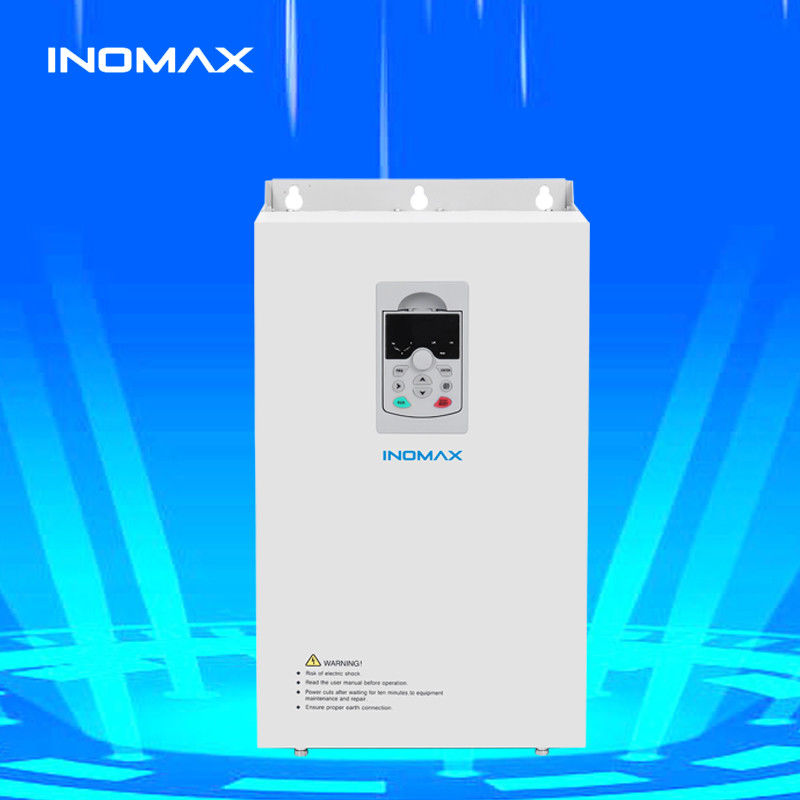

Inomax सामान्य प्रयोजन VFD MAX500 सीरीज एसी ड्राइव विशेषताएं
INOMAX वैरिएबल स्पीड ड्राइव MAX500 श्रृंखला विनिर्देशोंः
MAX500 VFD तकनीकी विनिर्देश
INOMAX कम वोल्टेज चर गति ड्राइव MAX500 श्रृंखला एसी VFD आवेदन
Inomax पर्याप्त स्टॉक है, तेजी से वितरण कर सकते हैं
वीएफडी के आरएफक्यू
एक परिवर्तनीय आवृत्ति ड्राइव क्या है?
एक परिवर्तनीय आवृत्ति ड्राइव (वीएफडी) एक प्रकार का मोटर नियंत्रक है जो इलेक्ट्रिक मोटर को आपूर्ति की जाने वाली आवृत्ति और वोल्टेज को बदलकर एक इलेक्ट्रिक मोटर को चलाता है।वीएफडी के लिए अन्य नाम परिवर्तनीय गति ड्राइव हैं, समायोज्य गति ड्राइव, समायोज्य आवृत्ति ड्राइव, एसी ड्राइव, माइक्रोड्राइव, और इन्वर्टर।
आवृत्ति (या हर्ट्ज) सीधे मोटर की गति (आरपीएम) से संबंधित है। दूसरे शब्दों में, आवृत्ति जितनी तेज होगी, आरपीएम उतनी ही तेज होगी।यदि किसी अनुप्रयोग के लिए पूर्ण गति पर चलने के लिए एक विद्युत मोटर की आवश्यकता नहीं है, वीएफडी का उपयोग विद्युत मोटर के भार की आवश्यकताओं को पूरा करने के लिए आवृत्ति और वोल्टेज को कम करने के लिए किया जा सकता है।VFD बस गति की आवश्यकता को पूरा करने के लिए मोटर गति ऊपर या नीचे चालू कर सकते हैं.
एक परिवर्तनीय आवृत्ति ड्राइव कैसे काम करता है?
वैरिएबल फ्रीक्वेंसी एसी ड्राइव या वीएफडी का पहला चरण कनवर्टर है। कनवर्टर में छह डायोड होते हैं, जो पाइपलाइन सिस्टम में उपयोग किए जाने वाले चेक वाल्वों के समान होते हैं।वे केवल एक ही दिशा में प्रवाह की अनुमति देते हैं; डायोड प्रतीक में तीर द्वारा दर्शाई गई दिशा। उदाहरण के लिए जब भी ए-चरण वोल्टेज (वोल्टेज पाइपलाइन प्रणालियों में दबाव के समान है) बी या सी चरण वोल्टेज की तुलना में अधिक सकारात्मक है,तो वह डायोड खुलेगा और धारा को बहने देगा. जब बी-चरण ए-चरण से अधिक सकारात्मक हो जाता है, तो बी-चरण डायोड खुल जाएगा और ए-चरण डायोड बंद हो जाएगा। बस के नकारात्मक पक्ष पर 3 डायोड के लिए भी यही सच है। इस प्रकार,हम छह वर्तमान ′′इंपल्स ′′ मिलता है के रूप में प्रत्येक डायोड खुलता है और बंद हो जाता हैइसे एक 6 धक्का VFD कहा जाता है, जो वर्तमान वैरिएबल फ्रीक्वेंसी ड्राइव के लिए मानक विन्यास है।
मान लीजिए कि ड्राइव एक 480V बिजली प्रणाली पर काम कर रहा है. 480V रेटिंग है rms. या जड़-औसत-वर्ग. एक 480V प्रणाली पर शिखर 679V हैं. जैसा कि आप देख सकते हैं,वीएफडी डीसी बस में एक एसी लहर के साथ एक डीसी वोल्टेज हैवोल्टेज लगभग 580V और 680V के बीच चलता है।
हम एक संधारित्र जोड़कर डीसी बस पर एसी लहर से छुटकारा पा सकते हैं। एक संधारित्र एक पाइपलाइन प्रणाली में एक जलाशय या संचय के समान तरीके से काम करता है।यह संधारित्र एसी लहर को अवशोषित करता है और एक चिकनी डीसी वोल्टेज प्रदान करता हैडीसी बस पर एसी लहर आमतौर पर 3 वोल्ट से कम होती है। इस प्रकार, डीसी बस पर वोल्टेज लगभग 650 वीडीसी हो जाता है।वास्तविक वोल्टेज ड्राइव खिला एसी लाइन के वोल्टेज स्तर पर निर्भर करेगा, पावर सिस्टम पर वोल्टेज असंतुलन का स्तर, मोटर लोड, पावर सिस्टम का प्रतिबाधा, और ड्राइव पर किसी भी रिएक्टर या हार्मोनिक फिल्टर।
डायोड ब्रिज कनवर्टर जो AC-DC को परिवर्तित करता है, कभी-कभी केवल एक कनवर्टर के रूप में जाना जाता है। कनवर्टर जो DC को AC में वापस परिवर्तित करता है वह भी एक कनवर्टर है,लेकिन डायोड कनवर्टर से इसे अलग करने के लिएउद्योग में किसी भी डीसी-एसी कनवर्टर को इन्वर्टर के रूप में संदर्भित करना आम हो गया है।
ध्यान दें कि एक वास्तविक VFD में, दिखाए गए स्विच वास्तव में ट्रांजिस्टर होंगे।
जब हम इन्वर्टर में शीर्ष स्विचों में से एक को बंद करते हैं, तो मोटर का वह चरण सकारात्मक डीसी बस से जुड़ा होता है और उस चरण पर वोल्टेज सकारात्मक हो जाता है।जब हम कनवर्टर में नीचे स्विच में से एक बंद, कि चरण नकारात्मक डीसी बस से जुड़ा हुआ है और नकारात्मक हो जाता है। इस प्रकार, हम मोटर पर किसी भी चरण को सकारात्मक या नकारात्मक बना सकते हैं और इस प्रकार हम चाहते हैं कि किसी भी आवृत्ति उत्पन्न कर सकते हैं।तो, हम किसी भी चरण को सकारात्मक, नकारात्मक या शून्य बना सकते हैं।
नीली साइन-वेव केवल तुलना के प्रयोजनों के लिए दिखाई गई है। ड्राइव इस साइन-वेव का उत्पादन नहीं करता है।
ध्यान दें कि वीएफडी से आउटपुट एक ′′ आयताकार ′′ तरंग रूप है। वीएफडी ′′ एक सिन्यूसोइडल आउटपुट का उत्पादन नहीं करते हैं।यह आयताकार तरंगरूप एक सामान्य प्रयोजन वितरण प्रणाली के लिए एक अच्छा विकल्प नहीं होगा, लेकिन एक मोटर के लिए पूरी तरह से पर्याप्त है।
अगर हम मोटर की आवृत्ति को 30 हर्ट्ज तक कम करना चाहते हैं, तो हम बस इन्वर्टर आउटपुट ट्रांजिस्टर को अधिक धीरे-धीरे स्विच करते हैं. लेकिन, अगर हम आवृत्ति को 30 हर्ट्ज तक कम करते हैं, तो हम इनवर्टर के आउटपुट ट्रांजिस्टर को कम कर सकते हैं.तो हमें V/Hz अनुपात को बनाए रखने के लिए वोल्टेज को 240V तक कम करना होगा (इस पर अधिक जानकारी के लिए VFD मोटर थ्योरी प्रस्तुति देखें). कैसे हम वोल्टेज को कम करने के लिए जा रहे हैं अगर केवल वोल्टेज हम 650VDC है?
इसे पल्स चौड़ाई मॉड्यूलेशन या पीडब्ल्यूएम कहते हैं। कल्पना कीजिए कि हम उच्च गति से वाल्व को चालू और बंद करके पानी की लाइन में दबाव को नियंत्रित कर सकते हैं।जबकि यह नलसाजी प्रणालियों के लिए व्यावहारिक नहीं होगा, यह VFDs के लिए बहुत अच्छी तरह से काम करता है। ध्यान दें कि पहले आधे चक्र के दौरान, वोल्टेज आधे समय के लिए ON और आधे समय के लिए OFF है। इस प्रकार, औसत वोल्टेज 480V या 240V का आधा है।आउटपुट को पल्स करके, हम VFD के आउटपुट पर किसी भी औसत वोल्टेज प्राप्त कर सकते हैं।
मुझे वीएफडी का उपयोग क्यों करना चाहिए?
1 - ऊर्जा की खपत और ऊर्जा लागत को कम करें
यदि आपके पास एक ऐसा अनुप्रयोग है जिसे पूर्ण गति से चलाने की आवश्यकता नहीं है, तो आप मोटर को परिवर्तनीय आवृत्ति ड्राइव के साथ नियंत्रित करके ऊर्जा लागत को कम कर सकते हैं,जो कि चर आवृत्ति ड्राइव के लाभों में से एक है. वीएफडी आपको मोटर चालित उपकरण की गति को लोड आवश्यकता से मेल खाने की अनुमति देते हैं। एसी इलेक्ट्रिक मोटर नियंत्रण का कोई अन्य तरीका नहीं है जो आपको इसे पूरा करने की अनुमति देता है।
विद्युत मोटर प्रणाली आज उद्योग में बिजली की खपत के 65% से अधिक के लिए जिम्मेदार हैं।वीएफडी स्थापित करके या उन्नत करके मोटर नियंत्रण प्रणालियों का अनुकूलन करने से आपकी सुविधा में ऊर्जा की खपत 70% तक कम हो सकती हैइसके अतिरिक्त वीएफडी का उपयोग उत्पाद की गुणवत्ता में सुधार करता है और उत्पादन लागत को कम करता है। ऊर्जा दक्षता कर प्रोत्साहन और उपयोगिता छूट के संयोजन से,वीएफडी संयंत्रों के लिए निवेश पर रिटर्न 6 महीने तक कम हो सकता है.
2 - प्रक्रिया नियंत्रण को सख्ती से बढ़ाकर उत्पादन बढ़ाएं
अपने अनुप्रयोग के लिए सबसे कुशल गति पर अपने मोटर्स को संचालित करके, कम गलतियां होंगी, और इस प्रकार, उत्पादन स्तर बढ़ेगा, जिससे आपकी कंपनी को अधिक राजस्व मिलता है।कन्वेयर और बेल्ट पर आप उच्च के माध्यम से अनुमति देते हैं स्टार्टअप पर झटके को खत्म करने के लिए डाल.
3 - उपकरण के जीवनकाल को बढ़ाएं और रखरखाव को कम करें
आपका उपकरण अधिक समय तक चलेगा और रखरखाव के कारण कम डाउनटाइम होगा जब इसे वीएफडी द्वारा नियंत्रित किया जाता है जो इष्टतम मोटर आवेदन गति सुनिश्चित करता है।VFDs के कारण मोटर की आवृत्ति और वोल्टेज का इष्टतम नियंत्रण, VFD आपके मोटर को विद्युत थर्मल अधिभार, चरण सुरक्षा, निम्न वोल्टेज, अति वोल्टेज आदि जैसे मुद्दों से बेहतर सुरक्षा प्रदान करेगा।जब आप एक VFD के साथ एक लोड शुरू आप मोटर या संचालित लोड के अधीन नहीं होगा, लेकिन सुचारू रूप से शुरू कर सकते हैं, इस प्रकार बेल्ट, गियर और असर पहनने को समाप्त कर सकते हैं।यह भी कम करने के लिए एक उत्कृष्ट तरीका है और / या हम चिकनी त्वरण और मंदी चक्र हो सकता है के बाद से पानी हथौड़ा को खत्म.
