INOMAX ACS880 AC आवृत्ति कनवर्टर बहु मॉड्यूल 800KW के साथ आसान स्थापना

इनोमैक्स का सरल परिचय

Inomax पेशेवर निर्माता हैलो वोल्टेज एसी चर आवृत्ति ड्राइव, Inomax VFD स्थिति के लिए हैजटिल अनुप्रयोगऐसे अनुप्रयोगों के लिए जो एसी ड्राइव की प्रौद्योगिकी की उच्च मांग रखते हैं।

इनोमैक्स आवृत्ति परिवर्तक जोAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,रोकवेल पावर फ्लेक्स 755T,700L,Fuji Frenic-VG,Eaton RGX श्रृंखला

इनोमैक्स हमारे ग्राहकों के लिए औद्योगिक ट्रांसमिशन, तनाव नियंत्रण, लिफ्टिंग, हाई स्पीड सेंट्रिफ्यूज, प्रेसिजन मशीन टूल्स, मल्टी स्पीड फीडबैक कंट्रोल के लिए भी अच्छे समाधान प्रदान करता है।

सुपर अच्छी गुणवत्ता और प्रतिस्पर्धी मूल्य के साथ, इनोमैक्स एसी आवृत्ति इन्वर्टर व्यापक रूप से स्टील्स, सीमेंट, रासायनिक, तेल और गैस, बिजली, पॉलिमर और रबर, पल्प और पेपर, चीनी,खनिज और खनन....

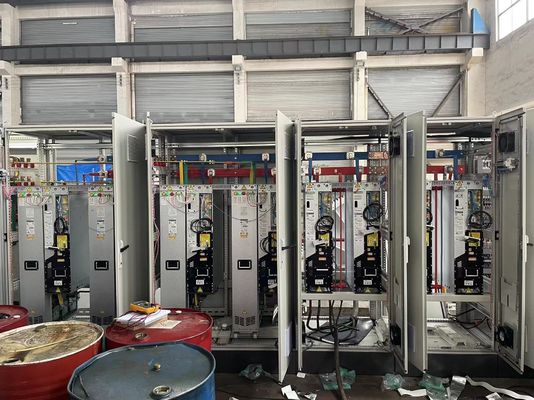

इनोमैक्स ACS880 मल्टीड्राइव

Inomax मल्टीड्राइव क्या है?

मल्टीड्राइव औद्योगिक ड्राइव मॉड्यूल से बनाया गया है जो एक सामान्य डीसी बस बार से जुड़ा हुआ है। सामान्य बस बार का उपयोग ड्राइव मॉड्यूल को डीसी पावर की आपूर्ति करने के लिए किया जाता है,और प्रत्येक मॉड्यूल फिर DC को AC में बदल देता है और एक अलग मोटर को शक्ति देता हैसी.सी. शक्ति एक एकल आपूर्ति इकाई (सही करनेवाला) से प्राप्त होती है जो एक ही बहु-ड्राइव विन्यास के सामने के अंत में निर्मित होती है।यह निर्माण कुल स्थापना को सरल बनाता है और कई लाभों का परिणाम: केबलिंग में बचत; कम लाइन धाराएं और सरल ब्रेक व्यवस्था; सामान्य डीसी बस बार पर ऊर्जा वितरण,जिसका उपयोग मोटर-टू-मोटर ब्रेकिंग के लिए बिना ब्रेकिंग हेलीकॉप्टर या रीजनरेटिव पावर यूनिट की आवश्यकता के किया जा सकता है; घटकों की संख्या में कमी; विश्वसनीयता में वृद्धि; और स्थान की बचत; और एक अलग मोटर कंट्रोल सेंटर (एमसीसी) की आवश्यकता नहीं है।

मल्टीड्राइव का प्रयोग कहाँ किया जा सकता है?

सामान्य तौर पर, इनोमैक्स मल्टीड्राइव का उपयोग तब किया जा सकता है जब कई ड्राइव/मोटर एक एकल या एकीकृत यांत्रिक प्रक्रिया का हिस्सा बनते हैं।मल्टीड्राइव की साझा आपूर्ति से समग्र सुरक्षा और नियंत्रण कार्यों को लागू करने में सक्षम हैउदाहरण के लिए, कागज की मशीन में कई मोटर्स होते हैं जिन्हें एक पूरी प्रणाली के रूप में व्यक्तिगत रूप से नियंत्रित किया जाना चाहिए।इनोमैक्स मल्टीड्राइव ड्राइव के बीच टॉर्क और गति संकेतों का त्वरित संचार प्रदान करते हैंमल्टीड्राइव का प्रयोग तब भी किया जा सकता है जब व्यक्तिगत ड्राइव मोटर्स के शाफ्टों को कसकर नहीं जोड़ा जाता है; उदाहरण के लिए,ऐसी प्रक्रियाओं में जहां प्रत्येक ड्राइव मॉड्यूल को एक गति प्रोफ़ाइल के साथ प्रोग्राम किया जा सकता है ताकि कुल ऊर्जा का उपयोग कम से कम होये दो उदाहरण केवल उन अनुप्रयोगों की श्रृंखला को प्रदर्शित करते हैं जहां इनोमैक्स बहु-ड्राइव अन्य प्रकार के ड्राइव निर्माणों की तुलना में पर्याप्त लाभ प्रदान करते हैं।इनोमैक्स मल्टीड्राइव का वादा करता है मल्टीड्राइव का मॉड्यूलर कॉन्फ़िगरेशन 1 से 7000 एचपी की शक्ति सीमा में कई मोटर्स का नियंत्रण प्रदान करता हैएक एकल रेक्टिफायर इकाई को कई इन्वर्टर इकाइयों के साथ जोड़ा जा सकता है जो समानांतर में जुड़े हुए हैं, ताकि किसी भी दिए गए अनुप्रयोग के लिए आवश्यक आउटपुट करंट प्रदान किया जा सके।

अतिरिक्त प्रमुख लाभों में शामिल हैंः

1एन्कोडर रहित मोटर संचालन - इनोमैक्स के पेटेंट किए गए डायरेक्ट टॉर्क कंट्रोल (डीटीसी) मोटर नियंत्रण एल्गोरिथ्म का बेहतर गतिशील प्रतिक्रिया प्रदर्शन। कई अनुप्रयोगों को एन्कोडर फीडबैक के बिना चलाया जा सकता है।

2लचीलापन - पूरे एसीएस880 पावर रेंज (200-4600 एचपी) में एसी थ्री-फेज इनपुट पावर को सामान्य डीसी बस बार में बदलने के लिए केवल चार प्रकार के डायोड रेक्टिफायर का उपयोग किया जाता है।इन्वर्टर मॉड्यूल (ड्राइव) पांच आकारों (R4 - R8 फ्रेम आकार) में उपलब्ध हैं और 1 - 7000 HP रेंज को कवर करते हैं; एकल आर 8 इकाइयां, या समानांतर में आर 8 इकाइयां, मोटर्स को सप्लाई करती हैं।

3कॉम्पैक्ट डिजाइन - प्रौद्योगिकी और पावर घटकों में सुधार ने पारंपरिक डिजाइन की तुलना में इन मल्टीड्राइव के कुल पदचिह्न को 50 प्रतिशत तक कम कर दिया है।

4विकल्पों की विस्तृत श्रृंखला - I/O एक्सटेंशन, फील्ड बस और एक पल्स एन्कोडर मॉड्यूल सभी इन्वर्टर के अंदर फिट होते हैं।

5अनुकूली प्रोग्रामिंग - यह कार्यक्रम बहु-ड्राइव में निर्मित स्वतंत्र रूप से प्रोग्राम करने योग्य I/O और व्यापक पैरामीटर चयन का विस्तार करता है और पीसी टूल के माध्यम से एक्सेस किया जाता है।

6कम स्थापना लागत - चूंकि मॉड्यूलर कॉन्फ़िगरेशन एक सामान्य डीसी बस का उपयोग करता है, इसलिए केबलिंग इनपुट पावर की आवश्यकता एक एकल तीन-चरण एसी कनेक्शन है।केबलिंग एक अद्वितीय प्लग-इन कनेक्टर के माध्यम से रेक्टिफायर मॉड्यूल के लिए वायर्ड है, जो फिर पूरे सामान्य डीसी लाइन-अप को शक्ति देता है।

7रिडंडेंसी - सामान्य स्पेयर पार्ट्स और मॉड्यूल निष्क्रिय होने पर कम भार पर चलाने की क्षमता।

निर्माण का अवलोकन इनोमैक्स मल्टीड्राइव कई अलग-अलग खंडों से बना है।

इन मल्टीड्राइव प्रणालियों के भीतर प्रमुख इकाइयों में निम्नलिखित शामिल हैंः

1मूल लाइन मॉड्यूल (Basic Line Modules):

यह केवल शुद्ध rectification के लिए डिज़ाइन किया गया है, और इंटीरियर में thyristor डायोड और DC इनकमिंग लाइन रिएक्टर होते हैं। बिजली को एक ब्रेक मॉड्यूल से लैस करने की आवश्यकता होती है।

2. फीडबैक रेक्टिफायर एसएलएम मॉड्यूल (स्मार्ट लाइन मॉड्यूल): [अनुशंसित नहीं]

आईजीबीटी और डीसी चिकनाई संधारित्र से मिलकर, यह बिजली की आपूर्ति को ठीक कर सकता है और ग्रिड में वापस ऊर्जा खिला सकता है। फीडबैक के लिए एक उपयुक्त फ्रंट-एंड इंटरफ़ेस रिएक्टर सिम ((L) होना चाहिए।डीसी बस वोल्टेज स्थिर और समायोज्य नहीं हो सकता हैआमतौर पर कम रेटेड

भार, ग्रिड साइड करंट के सामान्य मान THDi<30-35%

3सक्रिय रेक्टिफायर एएलएम मॉड्यूल (एक्टिव लाइन मॉड्यूल): [अनुशंसित और पसंदीदा उपयोग]

आईजीबीटी और डीसी चिकनाई कैपेसिटर से मिलकर, इसमें फीडबैक और सुधार का कार्य होता है, और इसे बुद्धिमानी से नियंत्रित भी किया जा सकता है।

बस वोल्टेज को नियंत्रित और बनाए रखें। बिजली आपूर्ति पक्ष पर उत्पन्न वास्तविक वर्तमान प्रभाव एक साइन तरंग के करीब है, जिससे हानिकारक हार्मोनिक्स को दबाया जाता है।इस रेक्टिफायर मॉड्यूल एक मिलान एआईएम इनकमिंग मॉड्यूल का उपयोग करना चाहिए.

इस समय, नामित भार के तहत सामान्य ग्रिड-साइड करंट और वोल्टेज हार्मोनिक

आवेदन

इनोमैक्स मल्टीड्राइव का विभिन्न क्षेत्रों में व्यापक रूप से उपयोग किया जाता है, उदाहरण के लिए, स्टील, सीमेंट, रसायन, तेल और गैस, बिजली, पॉलिमर और रबर, पल्प और पेपर, चीनी, खनिज और खनन, इलेक्ट्रिकल इंजीनियरिंग,ऑटोमोबाइल एवं भवन स्वचालन क्षेत्र उच्च गुणवत्ता वाले पूर्ण ऊर्जा कुशल समाधान प्रदान करेगा.

समुद्री स्वचालन के लिए महत्वपूर्ण भूमिका के रूप में, Inomax VFD महत्वपूर्ण जिम्मेदारी लेते हैं।
कोई फर्क नहीं पड़ता कि Azimuth थ्रस्टर या बोर थ्रस्टर, या क्रेन या लिंच.Inomax हमेशा आपको सुपर परफॉर्मेंस और उच्च गुणवत्ता से संतुष्ट समाधान दे सकता है।

सुरंग बनाने वाली शील्ड मशीनेंभूमिगत सुरंगों के निर्माण में महत्वपूर्ण भूमिका निभाते हैं और विभिन्न उद्योगों जैसे परिवहन, खनन और जल विद्युत ऊर्जा में व्यापक रूप से उपयोग किए जाते हैं।नियंत्रण सुरंग ढाला मशीन की जरूरत है बड़ा टोक़ है और यह भी जरूरत है VFD छोटे आकार के साथ क्योंकि अंतरिक्ष सीमित हैइस प्रकार सुरंग निर्माण के सफल संचालन के लिए एक विश्वसनीय और कुशल आवृत्ति नियंत्रण प्रणाली आवश्यक है।INOMAX तरल शीतलन आवृत्ति ड्राइव समाधान एक इष्टतम नियंत्रण प्रणाली प्रदान करता है जो सुरंग संचालन की मांगों को पूरा करता है.

इस प्रणाली में आवृत्ति ड्राइव, जल शीतलन प्रणाली शामिल है।सामान्य प्रेरण मोटर्स और उच्च दक्षता स्थायी चुंबक मोटर्स की उच्च परिशुद्धता नियंत्रण का एहसास कर सकते हैं 380 की स्थिति के तहत बड़े शक्ति रेंज में...690Vac बिजली की आपूर्ति. अल्ट्रा-कॉम्पैक्ट संरचना और उच्च शक्ति घनत्व इसे विशेष रूप से सीमित स्थापना स्थान और कठोर वातावरण वाले अनुप्रयोगों के लिए उपयुक्त बनाते हैं,और विभिन्न चरम पर्यावरणीय परिस्थितियों में उत्कृष्ट प्रदर्शन करता है.

INOMAX तरल शीतलन आवृत्ति ड्राइव समाधान के फायदे

उच्च दक्षता
INOMAX तरल शीतलन आवृत्ति ड्राइव समाधान अत्यधिक कुशल है और पारंपरिक वायु-कूल्ड प्रणालियों की तुलना में 70% तक ऊर्जा की बचत प्रदान कर सकता है।यह जल-ठंडे मोटर्स के उपयोग के माध्यम से प्राप्त होता है, जिनकी दक्षता वायु-कूल्ड मोटर की तुलना में अधिक है। तरल शीतलक भी यह सुनिश्चित करते हैं कि सिस्टम इष्टतम तापमान पर काम करे,ऊर्जा की खपत को कम करना और घटकों पर पहनने को कम करना.

विश्वसनीय प्रदर्शन
INOMAX तरल शीतलन आवृत्ति ड्राइव समाधान कठोर वातावरण में विश्वसनीय प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है। प्रणाली सील है और धूल, नमी और अन्य प्रदूषकों से संरक्षित है।

आसान रखरखाव
INOMAX तरल शीतलन आवृत्ति ड्राइव समाधान को बनाए रखना आसान है और न्यूनतम डाउनटाइम की आवश्यकता होती है।किसी भी दोषपूर्ण घटकों को आसानी से बदलने या मरम्मत करने के लिए- तरल शीतलक भी आसान सफाई के लिए हटाने योग्य पैनलों के साथ डिजाइन कर रहे हैं

इनोमैक्स मल्टी-मॉड्यूल ड्राइव ACS880 डायोड आपूर्ति इकाइयों और पुनर्योजी आपूर्ति इकाइयों सहित विभिन्न प्रकार की आपूर्ति इकाइयों के साथ आता है और वे हवा और तरल ठंडा संस्करणों के रूप में उपलब्ध हैं।कई इन्वर्टरों के साथ एकल आपूर्ति और डीसी बस व्यवस्था लाइन शक्ति और सिस्टम आकार को कम करती है.

प्रत्यक्ष टोक़ नियंत्रण (डीटीसी) के साथ लगभग किसी भी प्रकार के एसी मोटर का प्रीमियम नियंत्रण का उपयोग करें, जिसमें प्रेरण और स्थायी चुंबक मोटर और सिंक्रोनस मशीनें शामिल हैं।कई अलग-अलग अनुप्रयोगों के लिए समाधान (जैसे कागज की मशीनें), वाइंडर्स, वाल्डिंग मिल, प्रोसेसिंग लाइन, क्रेन, ड्रिलिंग और समुद्री) लचीली कनेक्टिविटी और विकल्पों की एक विस्तृत श्रृंखला के साथ संभव हैं।
